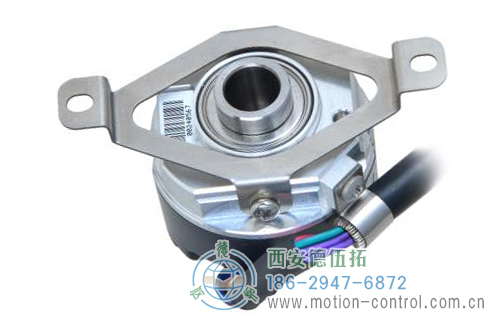

AD38光電絕對值電機反饋編碼器
用于高性能運動控制的機械多圈絕對值編碼器
標準安裝深度 36.8 mm，55/40mm 彈片標配
1:10 9mm 錐孔設計，兼容市面主流方案
單圈分辨率最高24 Bit，多圈分辨率12 Bit
集成電機溫度傳感器輸入接口PT1000/KTY
寬泛的環境運行溫度
連續最高轉速可達10,000 rpm
提供存儲電機參數的OEM數據區域和編碼器電子銘牌（EDS）預置參數讀取


AD38光電絕對值電機反饋編碼器產品規格
外徑：38mm
軸徑或孔徑：9 mm 1:10 錐孔
脈沖數或分辨率：多圈12位，單圈24位
防護等級：IP 40
最高轉速：10,000 RPM

AD38光電絕對值電機反饋編碼器技術參數

技術數據（機械）

外殼直徑	37.5mm
軸徑	9 mm 1:10 錐孔
安裝深度	36.8 ±1mm
安裝方式	彈簧片連接，55mm/40mm
軸端/外殼防護等級	IP40/IP40
允許匹配軸軸向跳動	±0.5 mm
允許匹配軸徑向跳動	TIR 0.05 mm
最高轉速	10,000 rpm
起動轉矩（典型值）	≤ 1 Ncm
慣量	大約 1.05×10-6kgm2
振動防護 (DIN EN 60068-2-6)	300 m/s2(10`2000Hz)
沖擊防護(DIN EN 60068-2-27)	2000m/s2(6ms)
最大角加速度	2.5×105rad/sec2
軸/外殼材質	不銹鋼 / 工程塑料
重量	約 70g (多圈)
連接	8針PCB 連接器
存儲環境溫度	-30℃`+80℃ (包裝限制）

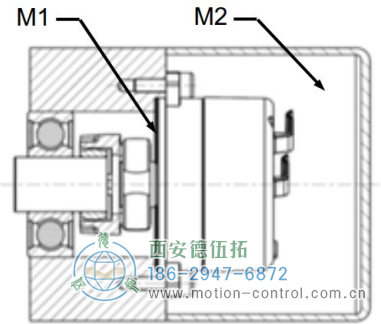

工作溫度（M1）	-40℃`+115℃
環境溫度（M2）	-40℃`+105℃ @ 6,000 rpm -40℃`+100℃ @ 8,000 rpm -40℃`+95℃ @ 10,000 rpm

技術數據（電氣）

整體設計	遵照 EN IEC 61010-1, 防護等級 III, 污染級別 2, 過壓等級 II
供電電壓	5VDC ±10%
電源消耗	< 1 W
單圈分辨率	24bit (物理刻線2048 )
多圈分辨率	12 Bit 機械齒輪箱（終身免維護）
電磁兼容性(EMC)	遵循IEC 61326-1 工業應用環境
靜電（ESD）	測試等級和方法參考IEC61000-4-2
快速瞬變脈沖群（Burst)	測試等級和方法參考IEC61000-4-4
浪涌(Surge)	測試等級和方法參考IEC61000-4-5
電氣接口	RS422 兼容
通信協議	純數字 BISS-C （可選溫度數據擴展）
溫度傳感器	PT1000 (±3K），KTY（±5K）
電子銘牌 (EDS)	512 bytes 數據存儲空間
OEM 存儲區	7 k bytes 用于存儲OEM電機數據

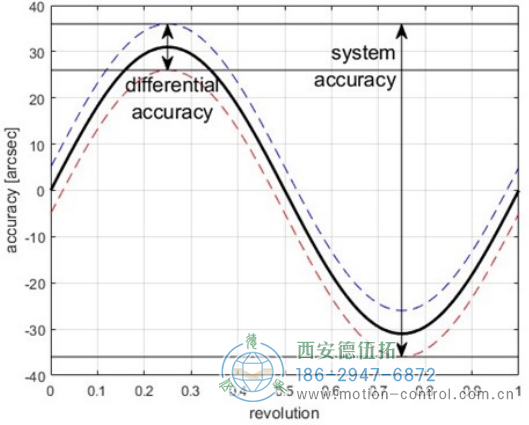

系統精度（典型值）	±27角秒
重復定位精度	最大±5角秒

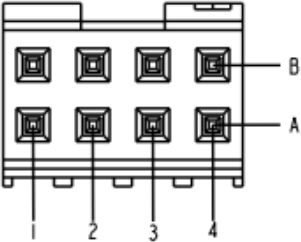

電氣連接

PIN	顏色	定義	PIN	顏色	定義
1A	紫	Temp+	1B	紫/黑	Temp-
2A	綠/黑	DATA-	2B	綠	DATA+
3A	藍/黑	CLOCK-	3B	藍	CLOCK+
4A	紅	UB+	4B	黑	GND

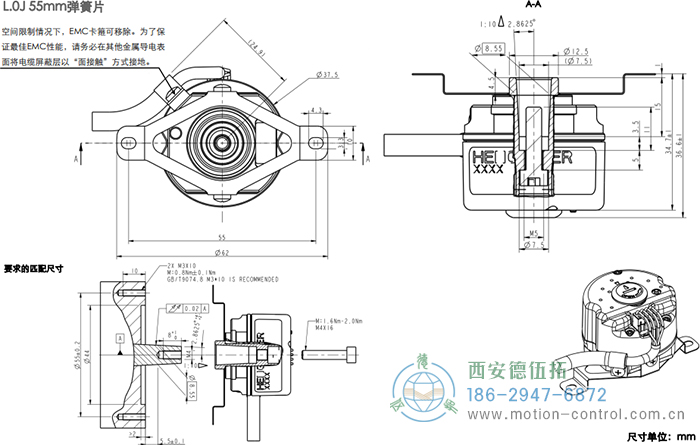

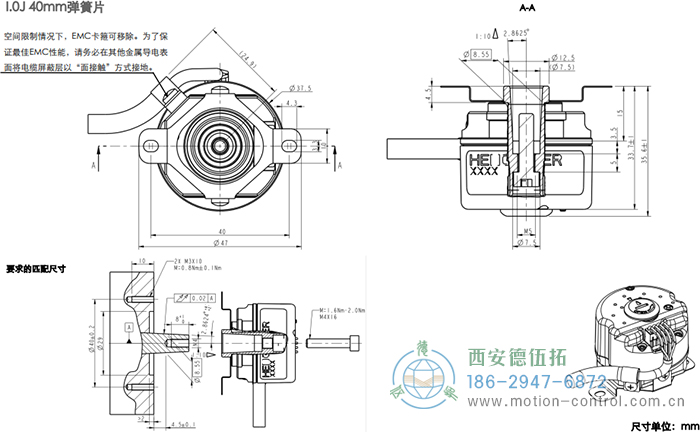

AD38光電絕對值電機反饋編碼器外形及安裝尺寸

AD38光電絕對值電機反饋編碼器訂貨說明

在訂貨時我們需要確認用戶所購買的AD38光電絕對值電機反饋編碼器的相關參數，以免給您造成不必要的損失。以下是訂貨時需要確認的一些參數，以及參數說明，供您參考選型。

型號	分辨率	供電電壓	法蘭，防護等級，軸	通信界面	連接
□	□	□	□	□	□
