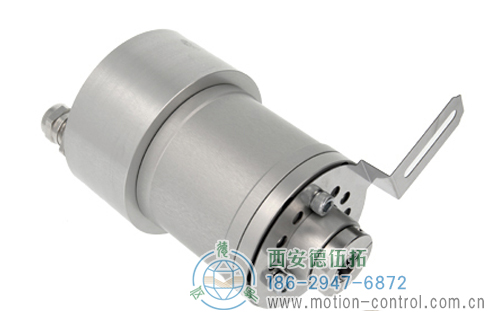

UCE增量防爆編碼器
許多應用行業對精確的位置定位都需要一個簡單且高性價比的解決方案。 UCE增量防爆編碼器通過增量接口提供高分辨率的測量?？梢詫?duì)A,B,Z和反轉信號以及HTL推挽或TTL(RS422)進行常規配置。
編碼器參數可編程
抗高震動和沖擊
脈沖可編程，從1到16384脈沖
電氣接口可編程，HTL（推挽)或TTL(RS422)
防護等級高達IP68/69K，抗沖擊300g
多種機械法蘭可選，符合美國、亞洲和歐洲大多數標準
廣泛應用于運動速度控制的應用。編碼器每次旋轉時，都會輸出連續的脈沖信號。
得益于緊湊的尺寸和出眾的性能表現，UCE增量防爆編碼器是不同行業的理想選擇。經濟型磁性測量設計使其成為馬達速度反饋，物料運輸應用和OEM設備商的理想之選。

UCE增量防爆編碼器環境規格
外殼防護等級 (軸) IP65
外殼防護等級 (外殼) IP66/IP67
工作溫度 -40 °C (-40 °F) - +70 °C (+158 °F)
濕度 98%相對濕度, 無凝結狀態

UCE增量防爆編碼器技術參數

電氣數據

電源電壓	4.75 – 30 VDC
功耗	≤140mA @ 5V DC, ≤70mA @ 10V DC, ≤40mA @ 24V DC
功耗	≤ 1.0 W
啟動時間	< 1 s
最小負載電阻	120 Ω
反極性保護	是
短路保護	是
EMC:發射干擾	DIN EN 61000-6-4
EMC:抗干擾	DIN EN 61000-6-2

接口

接口	可編程增量
編程功能	PPR (1-16384), Output, Counting Direction
配置工具	UBIFAST Configuration Tool (Version ≥ 1.6.3)

輸出

輸出驅動器	推挽式 (HTL)
Output Voltage High Level Push-Pull (HTL)	> 4 V @ 4.75-9 V 電源電壓 > V-3 V @ 9-30 V 電源電壓
Output Voltage Low Level Push-Pull (HTL)	< 0.5 V
Output Voltage High Level RS422 (TTL)	> 4 V
Output Voltage Low Level RS422 (TTL)	< 0.5 V
Maximum Frequency Response	1 MHz
Maximum Switching Current	50 mA 每通道

傳感器

技術	磁性
精度 (INL)	±0.0878°（≤12位）
Duty Cycle	180° ± 27° (速度> 100RPM)
Phase Angle	90° ± 14° (速度> 100RPM)

機械數據

連接帽材料	鋁
外殼材料	鋁
外殼涂層	陽極氧化
法蘭形式	盲孔, ? 78mm ATEX
法蘭材料	鋁
軸的類型	盲孔, 深度 = 30 mm
軸的直徑	? 14 mm (0.55")
轉子轉動慣量	≤ 35 gcm2 [≤ 0.2 oz-in2]
摩擦力矩	≤ 3 Ncm @ 20 °C (4.2 oz-in @ 68 °F)
最高機械速度	≤ 3000 1/min
耐沖擊性	≤ 100g (11毫秒半弦波, EN 60068-2-27)
耐振動性	≤ 10 g (10 Hz – 2000 Hz, EN 60068-2-6)
長度	150 mm (5.91")
重量	1390 g (3.06 lb)
最大軸向/徑向 錯位	靜止 ± 0.3 mm /± 0.5 mm; 動態 ± 0.1 mm /± 0.2 mm

電氣連接

連接方向	徑向
連接類型	2 × 悶頭，軸向
Approval	CE + ATEX Zone 1 & 21 (Oil+Gas)

產品壽命周期信息

產品壽命周期信息

新產品

連接計劃

信號	密碼數
GND	1
Power Supply	2
A	3
/A	4
B	5
/B	6
Z	7
/Z	8

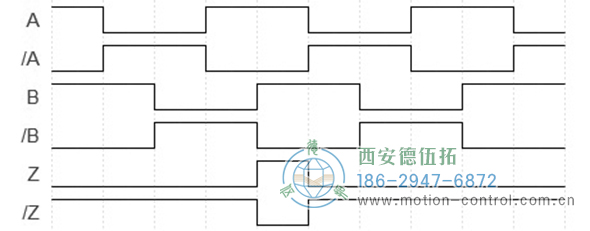

脈沖圖

順時針旋轉(面向軸)

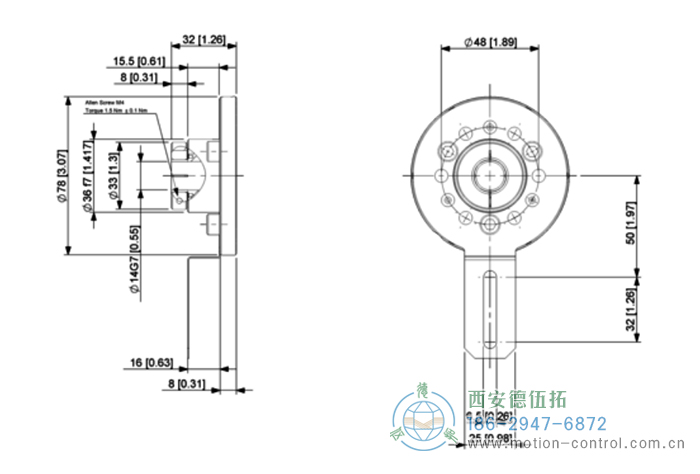

UCE增量防爆編碼器的外形及安裝尺寸


所有尺寸均為[英寸]毫米。此信息和圖紙的目的旨在于一般性的介紹。如需要更詳細的技術圖紙，請聯系客服索取。

UCE增量防爆編碼器訂購選型表

Productname	增量接口	Supply Voltage	單圈脈沖	機械	連接	針腳排布	證書	IP等級	材料	產品壽命周期	軸/法蘭選項	備注
UCE-IPH00-XXXXX-E140-HFG	可編程 HTL/TTL 默認值 推挽式(HTL)	4.75 – 30 VDC	XXXXX	盲孔 ? 78 mm / ? 14 mm 軸套直徑 (ATEX)	接線盒 2 x 悶頭, 軸向	A, B, Z, /A, /B, /Z	ATEX Zone 1 & 21 (石油和天然氣)	IP64 / IP65	鋁/鋼	新產品	標準	電源電壓: 4.75 – 30 VDC
UCE-IPH00-XXXXX-F100-HFG	可編程 HTL/TTL 默認值 推挽式(HTL)	4.75 – 30 VDC	XXXXX	實心軸 ? 78 mm 夾緊法蘭 ? 10 mm 軸 (ATEX)	接線盒 2 x 悶頭, 軸向	A, B, Z, /A, /B, /Z	ATEX Zone 1 & 21 (石油和天然氣)	IP64 / IP65	鋁/鋼	新產品	標準	電源電壓: 4.75 – 30 VDC
UCE-IPH00-XXXXX-E14S-HFG	可編程 HTL/TTL 默認值 推挽式(HTL)	4.75 – 30 VDC	XXXXX	盲孔 ? 78 mm / ? 14 mm 軸套直徑 (ATEX)	接線盒 2 x 悶頭, 軸向	A, B, Z, /A, /B, /Z	ATEX Zone 1 & 21 (石油和天然氣)	IP67	鋁/鋼	新產品	標準	軸封, 電源電壓: 4.75 – 30 VDC
UCE-IPH00-XXXXX-F10S-HFG	可編程 HTL/TTL 默認值 推挽式(HTL)	4.75 – 30 VDC	XXXXX	實心軸 ? 78 mm 夾緊法蘭 ? 10 mm 軸 (ATEX)	接線盒 2 x 悶頭, 軸向	A, B, Z, /A, /B, /Z	ATEX Zone 1 & 21 (石油和天然氣)	IP67	鋁/鋼	新產品	標準	軸封, 電源電壓: 4.75 – 30 VDC
UCE-IPH00-XXXXX-E140-HFZ	可編程 HTL/TTL 默認值 推挽式(HTL)	4.75 – 30 VDC	XXXXX	盲孔 ? 78 mm / ? 14 mm 軸套直徑 (ATEX)	接線盒 2 x 悶頭, 徑向	A, B, Z, /A, /B, /Z	ATEX Zone 1 & 21 (石油和天然氣)	IP64 / IP65	鋁/鋼	新產品	標準	電源電壓: 4.75 – 30 VDC
UCE-IPH00-XXXXX-F100-HFZ	可編程 HTL/TTL 默認值 推挽式(HTL)	4.75 – 30 VDC	XXXXX	實心軸 ? 78 mm 夾緊法蘭 ? 10 mm 軸 (ATEX)	接線盒 2 x 悶頭, 徑向	A, B, Z, /A, /B, /Z	ATEX Zone 1 & 21 (石油和天然氣)	IP64 / IP65	鋁/鋼	新產品	標準	電源電壓: 4.75 – 30 VDC
UCE-IPH00-XXXXX-E14S-HFZ	可編程 HTL/TTL 默認值 推挽式(HTL)	4.75 – 30 VDC	XXXXX	盲孔 ? 78 mm / ? 14 mm 軸套直徑 (ATEX)	接線盒 2 x 悶頭, 徑向	A, B, Z, /A, /B, /Z	ATEX Zone 1 & 21 (石油和天然氣)	IP67	鋁/鋼	新產品	標準	軸封, 電源電壓: 4.75 – 30 VDC
UCE-IPH00-XXXXX-F10S-HFZ	可編程 HTL/TTL 默認值 推挽式(HTL)	4.75 – 30 VDC	XXXXX	實心軸 ? 78 mm 夾緊法蘭 ? 10 mm 軸 (ATEX)	接線盒 2 x 悶頭, 徑向	A, B, Z, /A, /B, /Z	ATEX Zone 1 & 21 (石油和天然氣)	IP67	鋁/鋼	新產品	標準	軸封, 電源電壓: 4.75 – 30 VDC
UCE-IPT00-XXXXX-E140-HFG	可編程 HTL/TTL 默認值 RS422 (TTL)	4.75 – 30 VDC	XXXXX	盲孔 ? 78 mm / ? 14 mm 軸套直徑 (ATEX)	接線盒 2 x 悶頭, 軸向	A, B, Z, /A, /B, /Z	ATEX Zone 1 & 21 (石油和天然氣)	IP64 / IP65	鋁/鋼	新產品	標準	電源電壓: 4.75 – 30 VDC
UCE-IPT00-XXXXX-F100-HFG	可編程 HTL/TTL 默認值 RS422 (TTL)	4.75 – 30 VDC	XXXXX	實心軸 ? 78 mm 夾緊法蘭 ? 10 mm 軸 (ATEX)	接線盒 2 x 悶頭, 軸向	A, B, Z, /A, /B, /Z	ATEX Zone 1 & 21 (石油和天然氣)	IP64 / IP65	鋁/鋼	新產品	標準	電源電壓: 4.75 – 30 VDC
