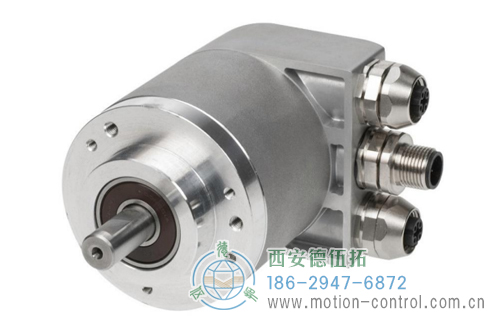

AC58-Profinet光電絕對值通用編碼器
PROFINET 總線接口 - 支持西門子最新技術規范 PNO 3.162 Version 4.1 and 4.2
分辨率可達34 Bit (22 Bit 單圈 + 12 Bit 多圈)
位置數據刷新125μs / 傳輸周期可達 31.25μs
附帶診斷LEDs
傳輸內容：位置，速度，加速度，診斷信息，報警信息
可配置內容：分辨率，計數范圍，預設值清零，位置偏移量，計數方向，數據縮放，速度限制，加速度限制
溫度范圍 -40°C ... +85°C
極具挑戰性的抗沖擊震動指標


AC58-Profinet光電絕對值通用編碼器幫助您的設備提高綜合效率（OEE）
高精度有助于提高產品質量，減少?gòu)U品數量。同時還可以有效降低電機的發熱從而提高整體能效比。
單圈分辨率高可達 22 bit，多圈分辨率可達12Bit (整體34bit)
數據循環傳輸周期可短至 31.25μs
絕對精度 +/- 35”
重復定位精度 +/- 10”

體驗Profinet新功能特性
完全滿足西門子2017年發布的Profile 4.2定義，OPC-UA Ready助您馳騁在工業4.0時代
支持西門子新發布的 profinet v4.2 profile
OPC-UA Ready!

AC58-Profinet光電絕對值通用編碼器幫助您的企業踐行綠色發展
我們的產品幫助客戶控制成本、節約能源并樹立環保企業形象。
遠超一般工業級的性能指標
強大的抗沖擊振動能力,300m/s2抗振動,400G抗沖擊
寬泛的工作溫度
可以應用在惡劣環境下
可選擇不銹鋼版本AC61
防護等級可達IP67

AC58-Profinet光電絕對值通用編碼器全中文配置指南幫助“攻城獅”快速上手
專門為中國市場制作的配置說明手把手幫助您一步一步在控制器軟件進行配置， 大大縮短了培訓的時間。
快速上手
西門子博圖軟件詳細配置說明

AC58-Profinet光電絕對值通用編碼器簡化您的選型采購流程
非常豐富的選項配置助您快速找到滿足需求的型號
豐富的附件
匹配電纜，安裝支架，拉線，聯軸器，應有盡有
“特殊定制”就是我們的特點
可為您定制結構

AC58-Profinet光電絕對值編碼器技術參數

技術數據（機械）

外殼直徑	58mm
軸徑	6mm/8mm/9.52mm(3/8inch)/10mm/12mm(實心軸) 9.52mm(3/8inch)/10mm/12mm/12.7mm(1/2inch)/14mm(盲孔軸) 其他軸徑可定制
法蘭安裝	同步法蘭，夾緊法蘭，方形法蘭，彈片安裝
軸端防護等級 (EN 60529)	IP64 或 IP67
外殼防護等級(EN 60529)	IP65 和 IP67
軸載荷 軸向 / 徑向	40 N / 80 N
匹配軸允許軸向跳動 (盲孔軸)	±1.5mm
匹配軸允許徑向軸跳(盲孔軸)	±0.2 mm
最高轉速	最高 10,000 RPM (連續) 最高 12,000 U/min (短時1min)
啟動轉矩1	≤ 0.05 Nm (可按照要求進行定制)
慣量	約 3.8 x 10-5 kgm2
震動 (DIN EN 60068-2-6)	300 m/s2 (10 - 2000 Hz)
沖擊 (DIN EN 60068-2-27)	4000m/s2(6ms)
運行環境溫度	-40°C ... +85°C
存儲溫度	-40°C ... +85°C
軸材質	不銹鋼
外殼材質	鋁 (不銹鋼版本型號為AC61)
重量	約 420g(ST)/450g(MT)
連接	總線罩殼，帶3x M12 connectors

¹在20°C情況下

技術數據（電氣）

整體設計	根據 DIN EN 61010-1, 防護等級 III, 污染等級 2, 過電壓等級 II
供電電壓	DC 7 - 30 V
空載消耗電流	24V: 55 mA (ST) 最大; 65 mA (MT)
功耗	< 2 W
單圈分辨率	10 - 22 Bit
多圈分辨率	12 Bit (整體分辨率最高34 bits)
數據輸出格式	二進制
配置文件/協議1)	Profinet IO
線性度	±? LSB up to 14 Bit
絕對定位精度 (典型值.)	±35”
重復定位精度 (典型值.)	±10”
數據內容	位置，速度，加速度，診斷信息，報警
可配置參數	分辨率，整體計數范圍，復位值，位置偏移量，計數方 向，數據縮放，速度限制，加速度限制
數據刷新時間 / 傳輸周期	125μs / 31.25μs

¹⁾ 配置文件支持 4.1 和4.2 （根據 2008年12月定義的4.1 和 三月 2017更新的4.2功能要求）

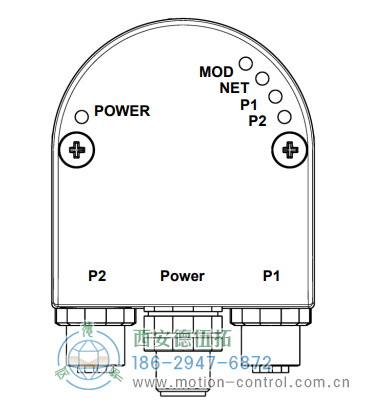

電氣連接 總線罩殼 3 x M12

Pin	Port 1 (P1)	供電接口	Port 2 (P2)
1	TxD+	UB in	TxD+
2	RxD+	N.C	RxD+
3	TxD-	0 V in	TxD-
4	RxD-	N.C.	RxD-
屏蔽	屏蔽1	屏蔽1	屏蔽1

¹ 屏蔽和機殼短接

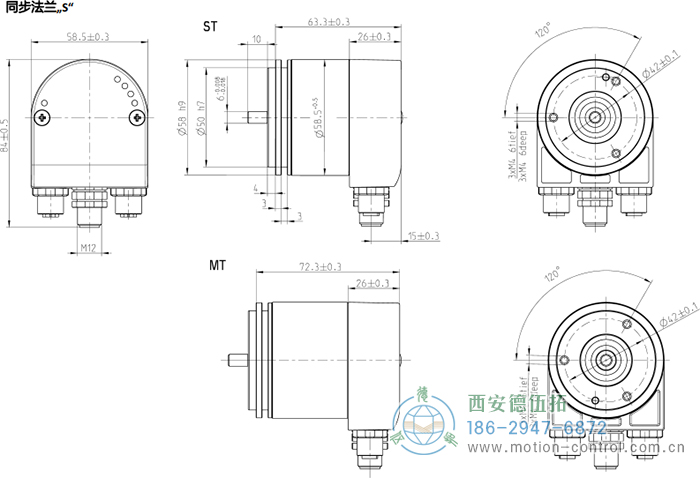

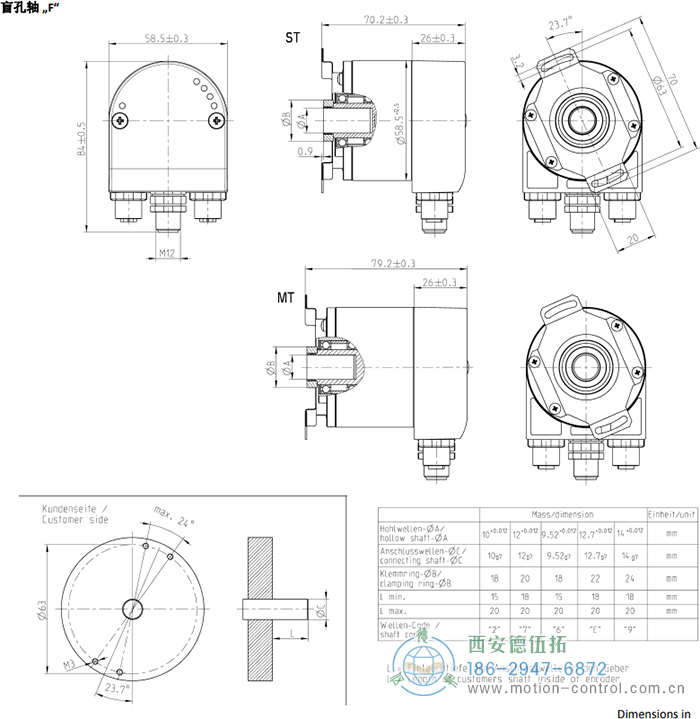

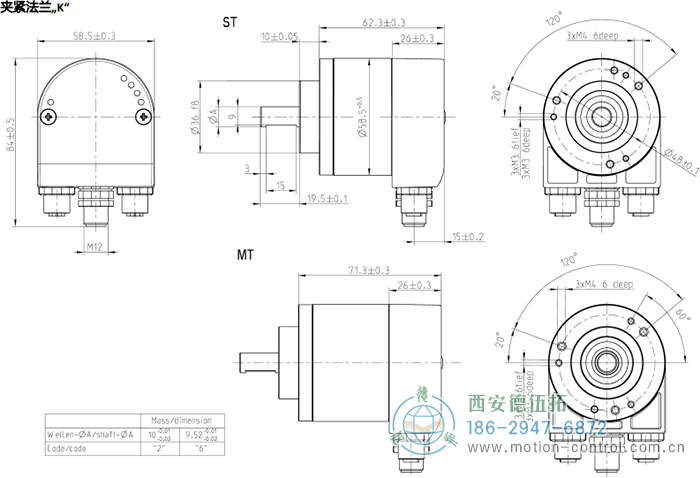

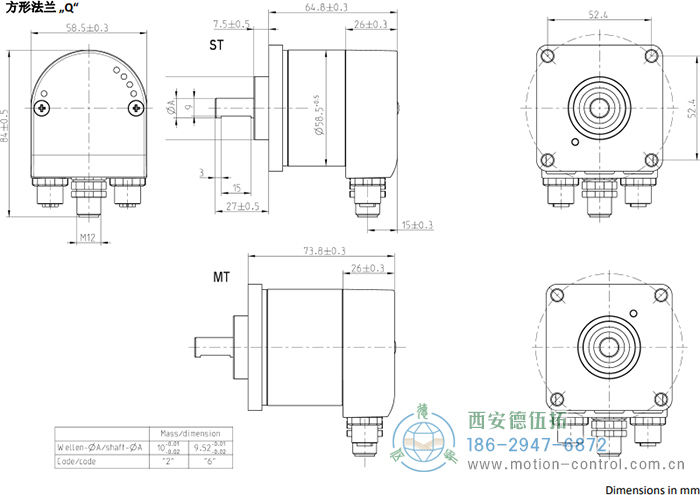

AC58-Profinet光電絕對值通用編碼器外形及安裝尺寸

AC58-Profinet光電絕對值通用編碼器訂貨說明

在訂貨時我們需要確認用戶所購買的AC58-Profinet光電絕對值通用編碼器的相關參數，以免給您造成不必要的損失。以下是訂貨時需要確認的一些參數，以及參數說明，供您參考選型。

型號	分辨率	供電電壓	法蘭、防護等級、軸徑	通信界面	連接方式
□	/□	□	□	□	□
AC58	0010 10 Bit ST 0012 12 Bit ST 0013 13 Bit ST 0014 14 Bit ST 0016 16 Bit ST 0017 17 Bit ST 0018 18 Bit ST 0019 19 Bit ST 0020 20 Bit ST 0022 22 Bit ST 1212 12 Bit MT + 12 Bit ST 1213 12 Bit MT + 13 Bit ST 1214 12 Bit MT + 14 Bit ST 1216 12 Bit MT + 16 Bit ST 1217 12 Bit MT + 17 Bit ST 1218 12 Bit MT + 18 Bit ST 1219 12 Bit MT + 19 Bit ST 1220 12 Bit MT + 20 Bit ST 1222 12 Bit MT + 22 Bit ST 其他款式可定制	E DC 7 - 30V	S.41 同步法蘭, IP651 , 6 mm S.71 同步法蘭, IP67, 6 mm K.42 夾緊法蘭, IP651 , 10 mm K.46 夾緊法蘭, IP651 , 9.52 mm K.47 夾緊法蘭, IP651 , 12 mm K.4C 夾緊法蘭, IP651 , 8 mm K.72 夾緊法蘭, IP67, 10 mm K.76 夾緊法蘭, IP67, 9.52 mm K.77 夾緊法蘭, IP67, 12 mm K.7C 夾緊法蘭, IP67, 8 mm F.42 彈片, IP651 , 盲孔 10 mm, 通過 前夾緊環安裝 F.46 彈片, IP651 , 盲孔 9.52 mm, 通 過前夾緊環安裝 F.47 彈片, IP651 , hub shaft 12 mm, 通過前夾緊環安裝 F.4E 彈片, IP651 , hub shaft, 12.7 mm, 通過前夾緊環安裝 F.49 彈片, IP651 , hub shaft 14 mm, 通過前夾緊環安裝 F.77 彈片, IP67, hub shaft, 12 mm, 通過前夾緊環安裝 Q.42 方形法蘭, IP651 , 10 mm Q.46 方形法蘭, IP651 , 9.52 mm Q.72 方形法蘭, IP67, 10 mm Q.76 方形法蘭, IP67, 9.52 mm	DN Profinet	R 總線罩殼 3x M12 插頭

¹軸端防護等級IP64(根據EN 60529)
黑體為優先配置，具有更短的貨期

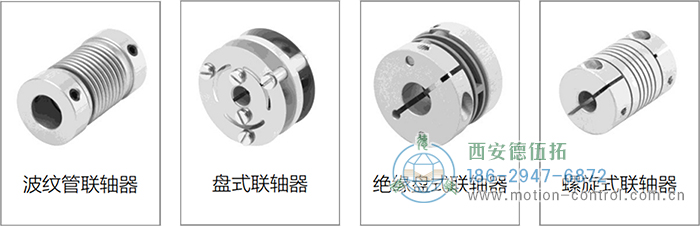

AC58-Profinet光電絕對值通用編碼器彈性聯軸器
AC58-Profinet光電絕對值通用編碼器彈性安裝附件

附件	孔徑 d1/d2	訂購代碼
波紋管聯軸器	6 mm / 6 mm	3 520 068
波紋管聯軸器	8 mm / 10 mm	3 520 077
波紋管聯軸器	10 mm / 10 mm	3 520 037
盤式聯軸器	6 mm / 6 mm	0 070 663
絕緣盤式聯軸器	6 mm / 6 mm	3 520 081
絕緣盤式聯軸器	6 mm / 10 mm	3 520 082
絕緣盤式聯軸器	10 mm / 10 mm	3 520 088
螺旋式聯軸器 19/28	5 mm / 6 mm	3 520 035
螺旋式聯軸器19/28	6 mm / 6 mm	0 070 653
螺旋式聯軸器 25/32	6 mm / 9.53 mm	3 520 052
螺旋式聯軸器 25/32	6 mm / 10 mm	3 520 066
螺旋式聯軸器 25/32	10 mm / 10 mm	3 520 074
螺旋式聯軸器 25/32	10 mm / 12 mm	3 520 065

附件	訂購代碼
M4夾緊偏心 X 3	1 522 300
塑料L型安裝支架，適配夾緊法蘭 RI 58, AC 58 (包含固定螺栓)	1 522 329
盲孔型彈簧片	1 531 188
月牙型安裝片，適配同步法蘭RI 58, AC 58 ( 包含固定螺栓)	1 522 330
方形法蘭轉換適配器，58 x 58 mm, 適用于夾緊法蘭型號 RI 58, AC 58 (包含固定螺栓)	1 522 326
方形法蘭轉換適配器， 80 x 80 mm, 適用于夾緊法蘭型號 RI 58, AC 58 (包含固定螺栓)	1 522 327
同步法蘭轉換適配器，適用于夾緊法蘭型號 RI 58, AC 58 (包含固定螺 栓)	1 522 328
M3夾緊偏心 X 3	0 070 655
