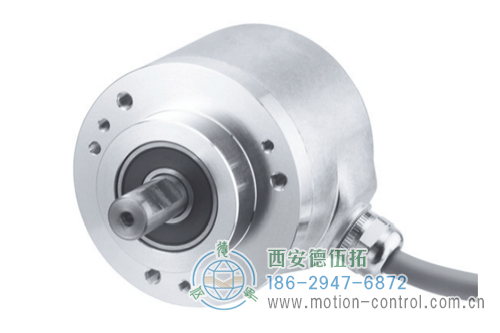

AC58-SUCOnet光電絕對值通用編碼器
緊湊設計
SUCOnet或Hengstler-G1-協議
參數可編輯：預置，方向，比例因子，分辨率
可利用帶G1協議的RS485接口進行PC通訊
AC58-SUCOnet光電絕對值通用編碼器產品規格
外徑：58mm
軸徑或孔徑：6mm / 10mm(實心軸) 10mm / 12mm(軸套)
脈沖數或分辨率：多圈12位，單圈12-17位
防護等級：IP64/IP67
最高轉速：12,000 RPM
AC58-SUCOnet光電絕對值通用編碼器機械特性
外徑：58mm
軸徑：6mm/10mm（實心軸）,10mm/12mm（空心軸）
最大轉速：10000 RPM（連續），12000（短時）
AC58-SUCOnet光電絕對值通用編碼器電氣特性
電源電壓：DC 10~30V
最大空載電流：200mA
AC58-SUCOnet光電絕對值通用編碼器環境特性
軸端防護等級（EN60529）：IP64或IP67
外殼防護等級（EN60529）：IP64
工作溫度：-10°C~+60°C
儲存溫度：-25°C~+85°C
AC58-SUCOnet光電絕對值通用編碼器訂貨說明
在訂貨時我們需要確認用戶所購買的AC58-SUCOnet光電絕對值通用編碼器的相關參數，以免給您造成不必要的損失。以下是訂貨時需要確認的一些參數，以及參數說明，供您參考選型。
|
型號
|
分辨率
|
供電電壓
|
法蘭、防護等級、軸徑
|
接口
|
連接方式
|
|
□
|
/□
|
□
|
□
|
□
|
□
|
|
AC 58
|
0010 10 位單圈
0012 12 位單圈
0013 13 位單圈
1210 12 位單圈
+
10 位單圈
1212 12 位單圈
+
12 位單圈
1213 12 位單圈
+
13 位單圈
|
E 直流10`30V
|

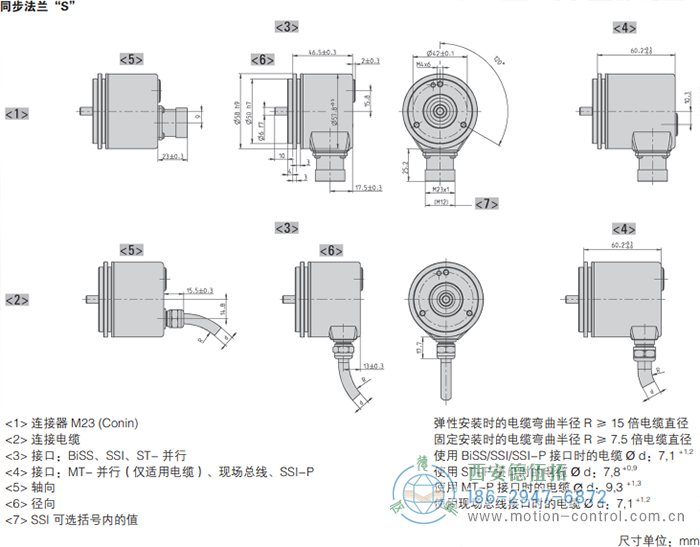

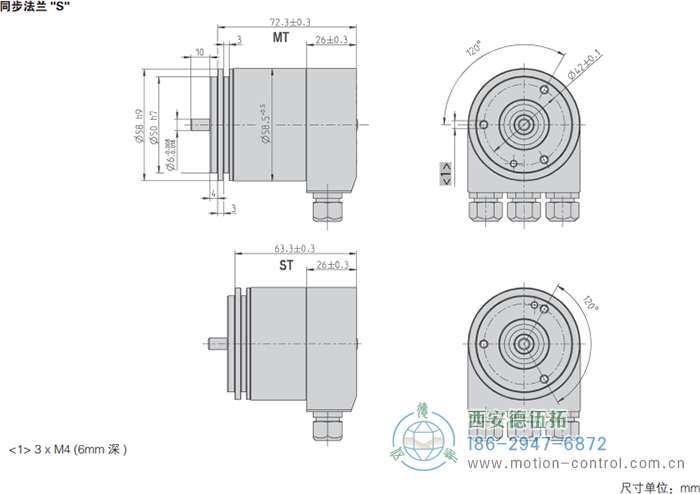

S.41 同步法蘭, IP64, 6 mm

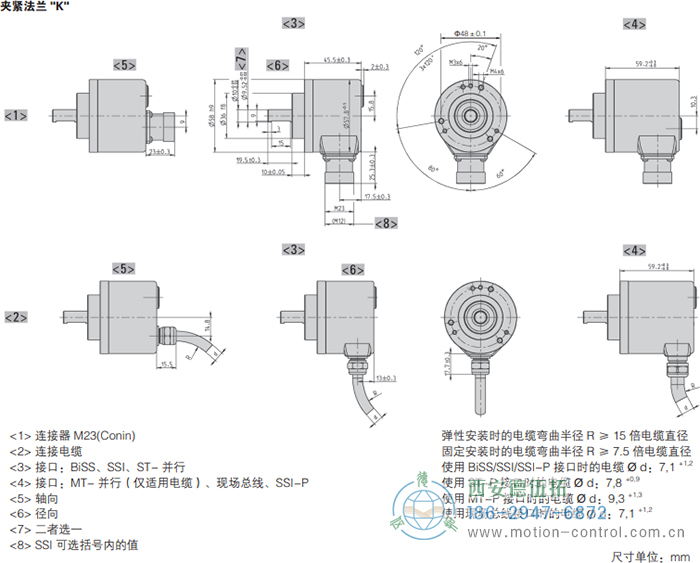

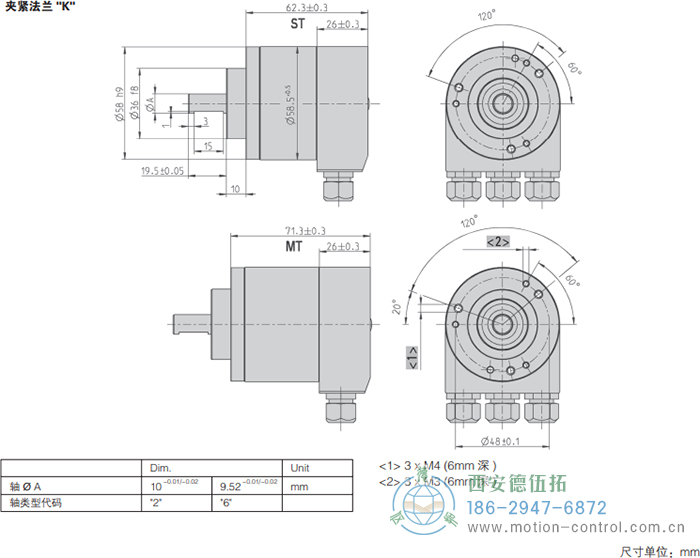

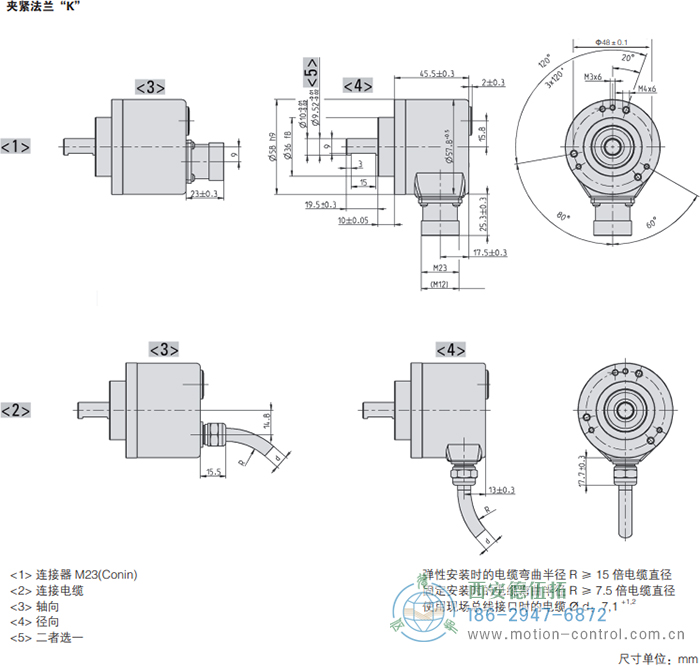

K.42 夾緊法蘭, IP64 , 10 mm
K.46 夾緊法蘭, IP64 , 9.52 mm

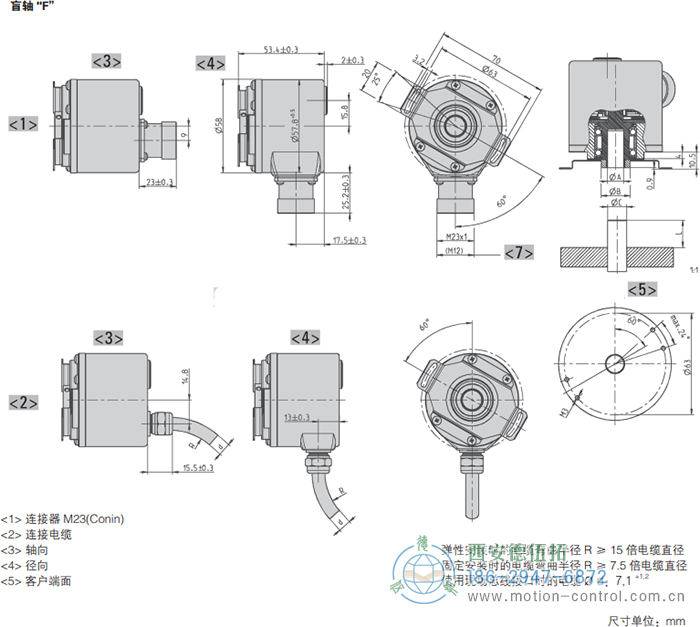

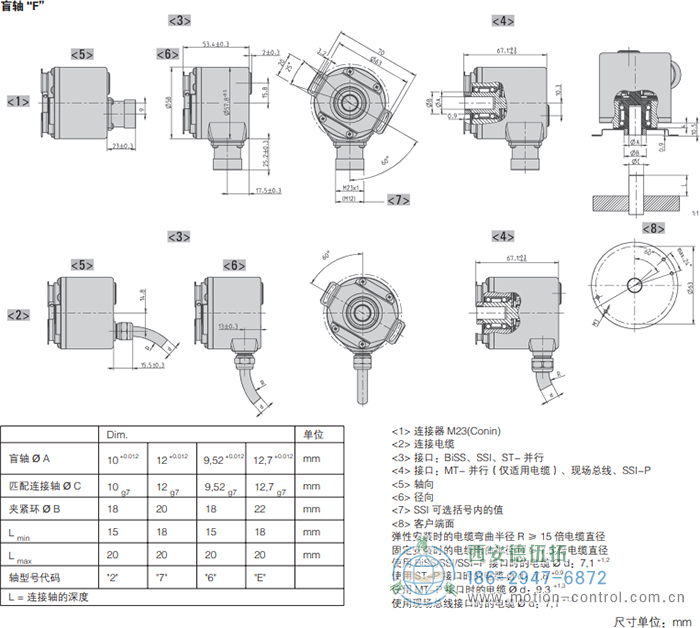

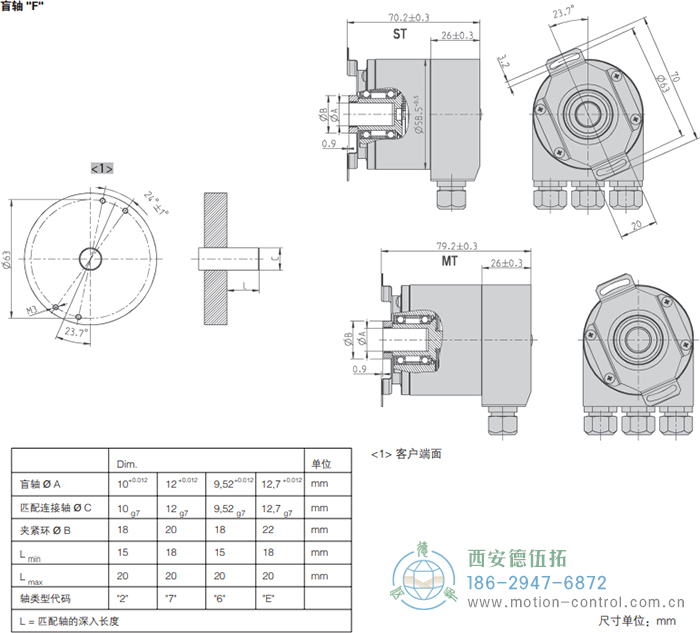

F.42 彈簧片, IP64 ,10mm軸套，前夾緊環安裝
F.47 彈簧片, IP64 ,12mm軸套，前夾緊環安裝
F.46 彈簧片, IP64 ,9.52mm軸套，前夾緊環安裝

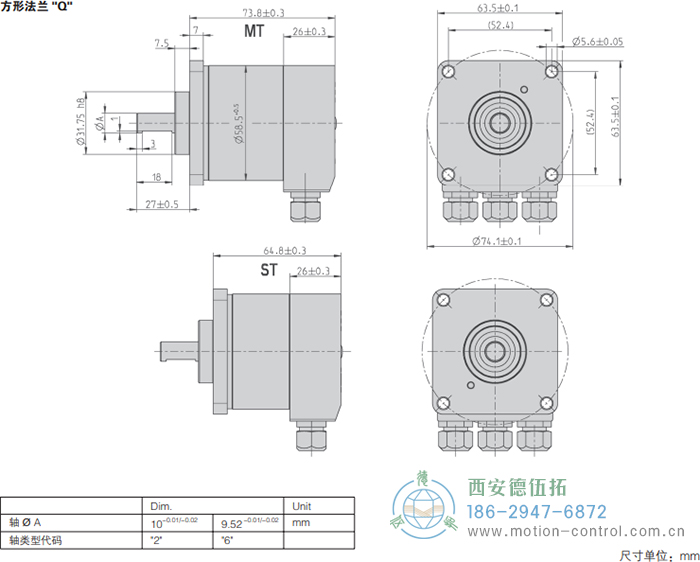

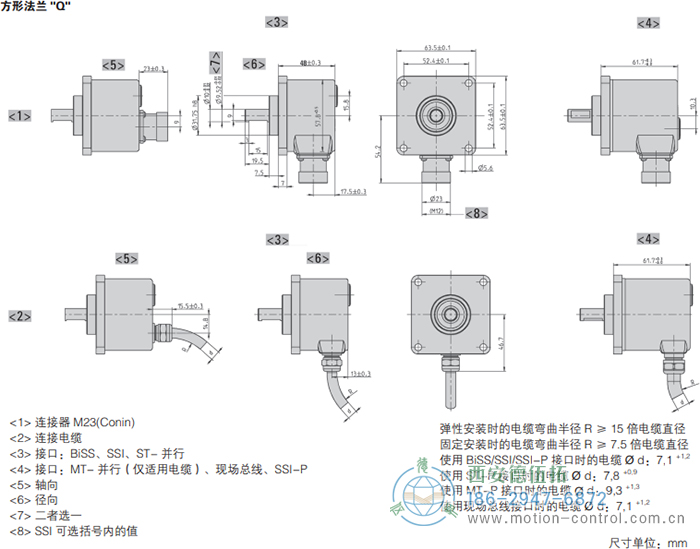

Q.42 方形法蘭，IP64，10mm
Q.46 方形法蘭，IP64，9.52mm
|
US SUCOnet
RS Hengstler-G1協議
|
A 電纜，軸向
B 電纜，徑向
|
訂購信息 電纜長度選擇
電纜輸出的類型(連接A、B、E、F)可選擇以下幾種電纜長度，需要訂購要求的電纜長度，請增加單獨的代碼到您的訂購代碼后面。需要電纜使用不同的連接器，請在其間加入電纜長度代碼?？砂匆筇峁└L電纜。
|
代碼
|
電纜長度
|
|
無代碼
|
1.5m
|
|
-D0
|
3m
|
|
-F0
|
5m
|
|
-K0
|
10m
|
|
-P0
|
15m
|
|
-U0
|
20m
|
|
-V0
|
25m
|
示例：
3米長電纜：...B-D0
3米長電纜末端帶M23連接器，順時針：...B-D0-I
|
