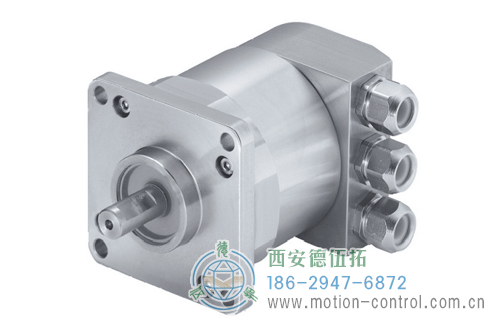

AC61_Interbus光電絕對值通用編碼器
工業不銹鋼型絕對值編碼器
防護等級：IP67
高抗腐蝕性
分辨率可達24位（單圈12位，多圈12位）
總線罩殼
分辨率可編程
預置值（K3）
方向（K3）
設計緊湊堅固
應用：食品飲料的包裝機械，船舶設備（例如吊車，絞車，電纜敷設船），近岸應用。


絕對值型不銹鋼編碼器有 AC 59 和 AC 61 兩種類型：
AC59 ：冷拉不銹鋼外殼，只有電纜輸出，不能訪問控制元件。
AC61：機加工外殼，有電纜或總線接線盒、可以訪問控制元件（DIP 開關，復位開關）。

AC61_Interbus光電絕對值通用編碼器產品規格
外徑：61.5mm
軸徑或孔徑：9.52mm/10mm
脈沖數或分辨率：多圈12位，單圈可達12位
防護等級：IP67

AC61_Interbus光電絕對值通用編碼器機械特性
外徑：61.5mm 軸徑：9.52mm/10mm（實心軸）
最大轉速：6000 RPM（連續），10000（短時）
電氣特性 電源電壓：DC 10~30V
最大空載電流：220mA/250mA

AC61_Interbus光電絕對值通用編碼器環境特性
軸端防護等級（EN60529）：IP67
外殼防護等級（EN60529）：IP67
工作溫度：-40°C~+70°C
儲存溫度：-40°C~+85°C

AC61_Interbus光電絕對值通用編碼器技術參數

技術數據（機械）

外徑	61.5mm
軸徑	9.52/10mm(實心軸)
法蘭(外殼的安裝)	方形法蘭63.5×63.5mm
軸端的防護等級(EB 60529)	IP67
外殼的防護等級(EB 60529)	IP67
軸載，軸向/徑向	40N/60N
最高轉速	短時：10000rpm，連續：6000rpm
典型啟動轉矩	≤1Ncm
轉動慣量	約20gcm2
最大軸載	軸向 40N / 徑向 60N
抗振動(DIN EN 60068-2-6)	100m/s2(10`500Hz)
抗沖擊(DIN EN 60068-2-27)	1000m/s2(6ms)
工作溫度	-40℃`+70℃
存儲溫度	-40℃`+85℃
材料(軸/外殼)	不銹鋼
重量	大約1180g
連接	總線罩殼帶 3 個密封電纜出口

技術數據（電氣）

總體設計	按照 DIN EN61010-1，防護等級 III，污染等級2，過電壓等級 II
電源電壓	DC 10`30V
典型空載電流(單圈/多圈)	220mA(單圈，推薦外部保險：T0.25A) 250mA(多圈，推薦外部保險：T0.25A)
EMC	干擾發射符合EN5081-2標準 抗干擾符合EN50082-2標準
單圈分辨率	10`12位
多圈分辨率	12位
輸出編碼	32位二進制
線性	±1/2LSB
規范/協議	ENCOM-Profil K3=ID-Code 37,K2=ID-Code 36
可編程	分辨率、預置值、偏移值、方向
輸出電流1	總線外殼帶2×M23連接器，最大電流4.5A(推薦外部保險絲：T4.5A) 對于其它連接，最大電流2A(推薦外部保險絲：T2A)
波特率	500K
數值更新	每600μs

¹額定電源電壓下的回路電流

Interbus K2/K3 數據格式

	差分信號[RS485] ENCOM規范K3，K2，32位，二進制過程數據
數據格式	Sμpi-地址	0	1	2	3
(按Phoenix端子)	字節編號：	3	2	1	0
ID-Code K2	36H(=54，十進制)
ID-Code K3	37H(=55，十進制)

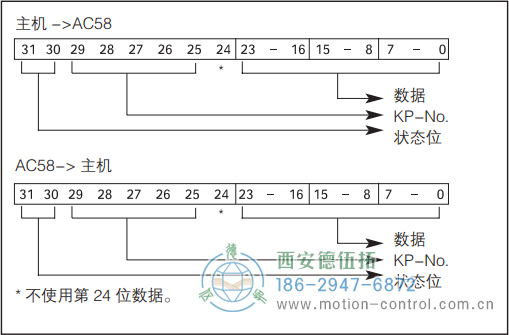

Interbus K3 可編程功能

功能 (通過總線傳輸配置參數可直接設置)	預置值 (生產廠家標準設置)
順時針旋轉的代碼順序	遞增
偏置(KP-No.05)	0
預置置(KP-No.04)	0
縮放系數(KP-No.08)	11

¹ 最大分辨率

電氣連接
總線外殼，帶3個密封電纜出口

連接夾(12腳)
1	UB+
2	GND
3	DI 1+
4	DI 1-
5	D01+
6	D01-
7	D02+
8	D02-
9	DI2+
10	DI2-
11	RBST
12	GND

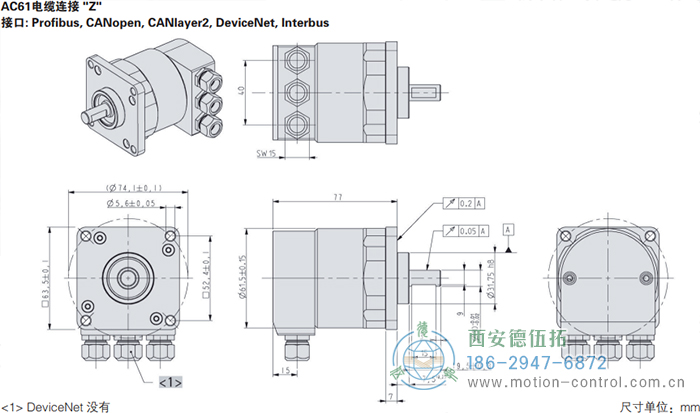

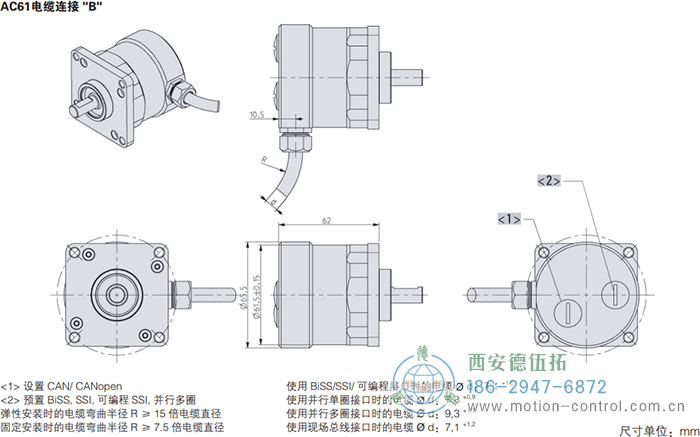

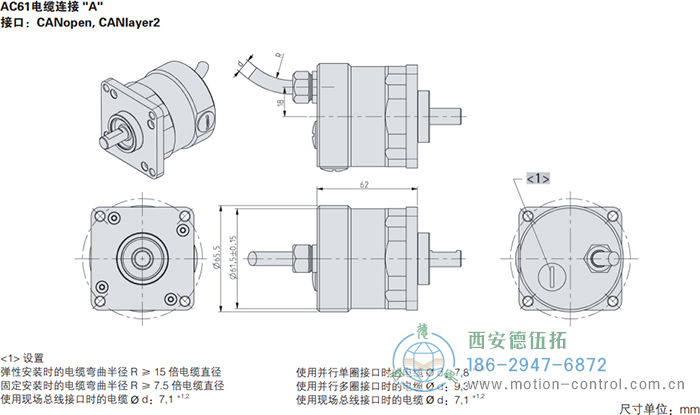

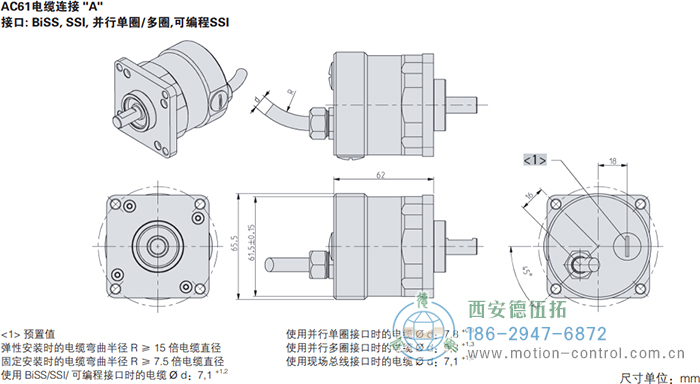

AC61_Interbus光電絕對值通用編碼器外形及安裝尺寸

AC61_Interbus光電絕對值通用編碼器訂貨說明

在訂貨時我們需要確認用戶所購買的AC61_Interbus光電絕對值通用編碼器的相關參數，以免給您造成不必要的損失。以下是訂貨時需要確認的一些參數，以及參數說明，供您參考選型。

型號	分辨率1,2	電源電壓	法蘭、防護等級、軸徑	輸出	連接
□	/□	□	□	□	□
AC 61	0010 10位單圈 0012 12位單圈 0013 13位單圈 0014 14位單圈 1212 12位多圈＋12位單圈 1213 12位多圈＋13位單圈 1214 12位多圈＋14位單圈	E 直流 10V`30V	Q.76 方形法蘭，IP67,9.52mm 0.72 方形法蘭，IP67,10mm	I2 interbus K2 I3 interbus K3	Z 總線外殼，帶3個密封電纜出口
