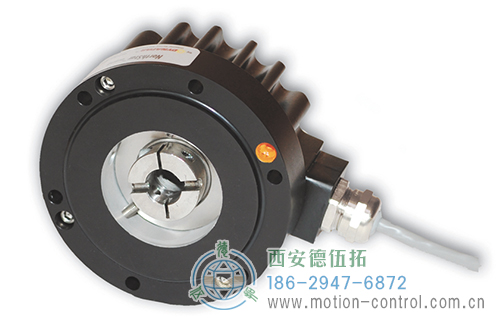

HSD44光電增量重載編碼器
航天級密封的O環外殼可提供防護
分離的聯軸器補償電機軸的徑向跳動和軸向竄動
適合高沖擊、高振動環境下的工程車輛使用
不易破碎的碼盤

HSD44光電增量重載編碼器產品規格
外徑：4.4"(111.76mm)
軸徑或孔徑：5/8"(15.9mm )
脈沖數或分辨率：1024
防護等級：IP67
最高轉速：6,000 RPM

HSD44光電增量重載編碼器電氣特性
輸入電壓：DC 5~30V，最大電流50mA，不包括輸出負載

HSD44光電增量重載編碼器機械特性
外殼材料：鋁合金，氧化致黑
碼盤材料：不銹鋼

HSD44光電增量重載編碼器環境特性
工作溫度：-40°C ~ +100°C

HSD44光電增量重載編碼器技術參數

技術數據（機械）

機械接口	電氣隔離不銹鋼聯軸器
聯軸器	16mm，彈性
軸轉速	最大 6000RPM
軸承	6107
軸承使用壽命	額定軸載荷下 5×108轉，額定軸載荷 10% 狀態下， 5×1011 轉。（參閱制造商說明書）
外殼材料	鋁合金，氧化黑
碼盤材料	不銹鋼
重量	4lbs
工作溫度	-40 ~ 100℃
儲存溫度	-40 ~ 100℃
沖擊和振動	軸向：400g, 6mSec 垂直：5 ~ 3000Hz, 20g
濕度	98%，非冷凝
防護等級	NEMA6

技術數據（電氣）

編碼方式	增量式
分辨率	1024 PPR，其它分辨率需特別訂制
格式	兩通道正交方波 (AB)，帶可選零位信號 Z 和互補輸出
相位檢測	從編碼器軸夾緊端方向看，A 超前 B，編碼器逆時針旋轉
正交相位	90°±15°電氣
對稱性	180°±18°電氣
波形	方波上升沿和下降沿小于 1μs，負載電容 1000pf
電氣抗干擾性	編碼器軸 / 機架至所有連接器引腳最小 50 兆歐
輸入功率	5 ~ 30VDC。最大 50 mA，不包括輸出載荷
輸出	5 ~ 30VDC，TTL
頻率響應	125kHz
終端	18" 抽頭或帶 MS 連接器的 18" 抽頭。參閱訂貨信息。
配套連接器	10 針 MS，MS3106A-18-1S 型 (MCN-N6)；

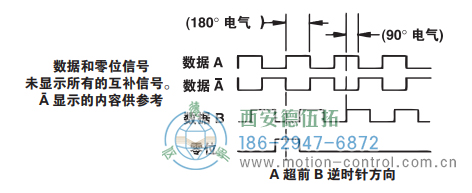

信號格式


電氣連接

功能	針	電纜顏色
信號 A	A	棕色
信號 B	B	橙色
信號 Z	C	黃色
電源 +V	D	紅色
Com	F	黑色
外殼	G	綠色
N/C	E	-
信號 A	H	棕色/白色
信號 B	I	橙色/白色
信號 Z	J	黃色/白色

輔助配套連接器，帶有 10 英尺電纜部件，編號 14006350010

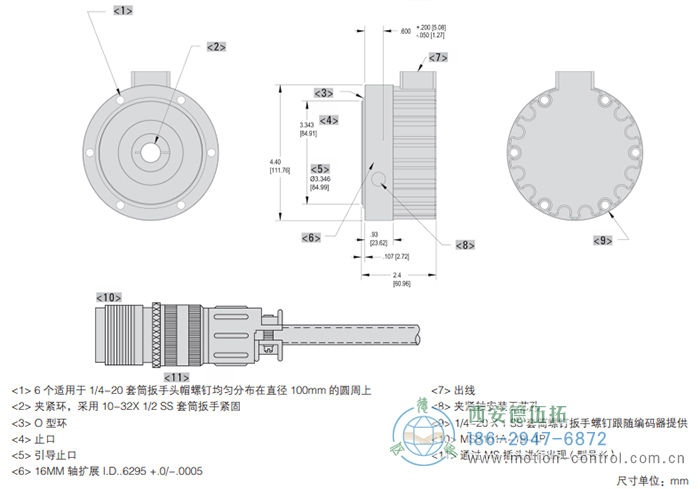

HSD44光電增量重載編碼器外形及安裝尺寸

HSD44光電增量重載編碼器訂貨說明

在訂貨時我們需要確認用戶所購買的HSD44光電增量重載編碼器的相關參數，以免給您造成不必要的損失。以下是訂貨時需要確認的一些參數，以及參數說明，供您參考選型。

部件

部件編號	描述
HSD44T1024A3A	高重載型，采用 18" 抽頭纜線連接
HSD44T1024A3A-01	高重載型，采用 18" 抽頭纜線連接 (.156")
HSD44T1024A3K	高重載型，采用 18" 抽頭纜線連接（包括 10 腳 MS 連接器）
HSD44T1024A3K-01	高重載型，采用 18" 抽頭纜線連接（包括 10 腳 MS 連接器）(.156")

附件

部件編號	描述
HSD44ADAPTER45	4-1/2" NEMA 電機安裝板
HSD44ADAPTER85	8-1/2" NEMA 電機安裝板
