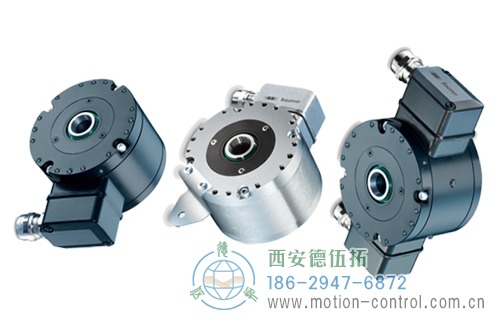

HOG86增量重載編碼器
滿足苛刻的應用要求，為增量式重載編碼器設定標準
出色的可靠性和超長的使用壽命——源自霍伯納柏林
久經考驗的重載設計和兩端式軸承設計
高精度抗干擾光感應技術，分辨率高達5000 ppr
精確的轉速信號用于優化過程控制，提高控制性能

HOG86增量重載編碼器的優勢
HOG86系列增量重載編碼器是非常完善的堡盟增量式重載編碼器產品。該系列編碼器融合了堡盟作為重載編碼器全球市場領導者的豐富經驗，始終能夠為您提供高性價比的應用解決方案。
即便在惡劣的工況下，HOG86旋轉編碼器也能持續可靠地24小時全天候運行。這對于防止發生故障、避免高昂的停機成本、提高設備或系統的可用性具有重要意義。
1、即便在苛刻的環境條件下，也具有很高的可用性和超長的使用壽命
久經考驗的重載設計和兩端式軸承；超堅固型重載連接和感應技術
2、在任何環境下可靠運行
堅固耐用的鋁制外殼；出色的耐腐蝕性（防腐等級為C4）；長期穩定的密封設計；工作溫度范圍：–40 ... +100 °C
3、有效防止軸承受損
兩端式軸承設計：寬間隙式大尺寸軸承，高承載潛力，可承受高徑向和軸向負載；采用絕緣軸承或陶瓷滾珠混合軸承，防止感應軸電流
4、提高應用中的控制性能，優化過程控制
搭載Opto-ASIC芯片，實現抗干擾精確檢測，具有出色的電磁兼容性
5、可靠的遠距離信號傳輸
強大的輸出驅動器，適用于長達350 m（HTL-P）或550m（TTL）的電纜；可通過光纖傳輸信號，最遠傳輸1500m
6、通過防爆認證
幾乎每款產品都通過了ATEX 認證（Ex II 3G/3D），適用于2區
7、產品選型靈活方便
所有標準軸和法蘭設計（空心軸、錐孔型、帶歐式法蘭B10的實心軸）；端子盒 / M23法蘭接頭 / 電纜出線口；輸出信號為HTL-P / TTL
8、多樣化的設計和可選功能
EMS功能監測系統；冗余輸出；雙軸承設計，用于安裝額外的設備；雙編碼器；編碼器+機械式超速開關（FSL）；集成數字式超速開關（DSL）；高性價比的E系列采用無涂層外殼
9、安裝可靠，節省時間
“8+12”個安裝螺栓，用于固定力矩支架；可180°旋轉的端子盒；封裝電子元件，即使在安裝期間端子盒和外殼打開的情況下也不會受到環境影響
10、診斷方便，大幅提高系統開機率
通過EMS功能監測系統持續監控多項旋轉編碼器功能；在裝配期間便可發現連接錯誤；縮短調試和故障查找時間

HOG86增量重載編碼器的應用領域
增量式重載編碼器可提供轉速和角度信息，分辨率以每圈脈沖數（方波信號）或每圈正弦波數（正余弦信號）來表示。軸每轉一圈，編碼器就會將此信息傳輸至控制系統。為了提高分辨率，可通過控制系統或使用倍頻器對正余弦信號進行倍頻。
上游控制系統通過在規定時間周期內計算出的脈沖數來識別當前轉速，同時通過脈沖數或正余弦波數來識別當前位置。由于編碼器信息可能在系統關閉期間丟失，因此在系統重新上電時，需要重新設置參考零點，這樣還可以消除在系統關閉期間可能因任何軸旋轉造成的錯誤結果。
增量式重載編碼器具有很高的機械承載潛力和出色的堅固性與耐用性，即便在苛刻的環境條件下也能確?？煽窟\行。
其應用領域包括：鋼鐵廠和軋鋼廠、港口設備和起重機技術、電動葫蘆和升降平臺、物料搬運設備、大型傳動裝置和發電機、風力發電機。

HOG86增量重載編碼器經久耐用的兩端式軸承設計
憑借無與倫比的徑向和軸向負載承受能力，堡盟兩端式軸承設計幾十年來在機電工程領域久經考驗。
只要技術上可行，堡盟重載編碼器都會采用兩端式軸承設計，從而確保超長的使用壽命和極高的機械承載潛力。

HOG86增量重載編碼器產品系列
1、99 mm設計 – 空心軸和錐孔型 HOG86
盲孔型，孔徑?12 mm或?12 mm
錐孔型?17 mm (1:10)
500 ... 5000 ppr
最高轉速：12,000 rpm
旋轉式端子盒、M23接頭或電纜直接出線
EMS功能監測，大幅提高系統開機率

2、E系列 – 功能純粹 HOG86E
盲孔型、錐孔型和實心軸
500 ... 2500 ppr
旋轉式端子盒或M23法蘭接頭
無涂層外殼

3、冗余輸出 HOG86M
盲孔型和錐孔型
2 x 500 ... 5000 ppr
兩個端子盒對向安裝
opto-ASIC和信號處理電子元件采用電氣隔離，以實現冗余輸出

HOG86增量重載編碼器技術參數

技術數據 – 電氣參數

電源電壓	9…30 VDC 5 VDC ± 5%
電流消耗（無負載）	≤100 mA
每圈脈沖數	500 … 5000
相移	90 ° ±20°
占空比	HOG 86： 　45…55 % 　40…60 % (>3072個脈沖) HOG 86E： 　45…55 % HOG 86 M： 　45…55 % 　40…60 % (>3072個脈沖)
參考信號	零脈沖，寬度90°
工作原理	HOG 86 M： 　冗余輸出
感應原理	光電
輸出頻率	HOG 86： 　≤120 kHz 　≤300 kHz (可根據需求提供) HOG 86 E： 　≤170 kHz 　≤300 kHz (可根據需求提供) HOG 86 M： 　≤120 kHz 　≤300 kHz (可根據需求提供)
輸出信號	HOG 86： 　K1，K2，K0 + 反相信號 　故障輸出 (EMS功能可選) HOG 86 E： 　K1，K2，K0 + 反相信號 HOG 86 M： 　K1，K2，K0 + 反相信號 　故障輸出 (EMS功能可選)
輸出方式	HTL-P（功率線驅動） TTL/RS422
軸絕緣電壓	適用于最高2.8 kV高壓
傳輸距離	≤350 m，頻率100 kHz (HTL-P) ≤550 m，頻率100 kHz (TTL)
抗干擾性	EN 61000-6-2
輻射干擾	EN 61000-6-3
認證	CE UL認證 / E217823

技術數據 – 機械參數

尺寸（法蘭）	?99 mm
軸類型	?12…16 mm (盲孔型) ?17 mm (錐孔型 1:10)
允許軸負載	≤350 N 軸向 ≤450 N 徑向
電機軸安裝誤差	0,2 mm，徑向
防護等級（EN 60529）	IP 66
運行速度	≤10000 rpm (機械)
運行轉矩	≤6 Ncm
轉子慣量	160 gcm2
材質	HOG 86： 　外殼：鋁，帶涂層 　軸：不銹鋼 HOG 86 E： 　外殼：鋁 　軸：不銹鋼 HOG 86 M： 　外殼：鋁 　軸：不銹鋼
工作溫度	HOG 86： 　-40…+100 °C 　-40…+90 °C (固定電纜) 　-25…+100 °C (>3072個脈沖) HOG 86 E： 　-40…+100 °C HOG 86 M： 　-40…+100 °C 　-25…+100 °C (>3072個脈沖)
耐抗性	IEC 60068-2-6 抗振動20 g，10-2000 Hz IEC 60068-2-27 抗沖擊250 g，6 ms
防腐蝕保護	IEC 60068-2-52 鹽霧試驗 室溫條件下防腐等級達到ISO 12944-2 C4
防爆認證	II 3 G Ex ec IIC T4 Gc (氣體) II 3 D Ex tc IIIC T135°C Dc (粉塵) (可選配ATEX防爆版)
連接	HOG 86： 　端子盒 　M23 法蘭接頭，12針 　1米直接出線 HOG 86 E： 　端子盒 　M23 法蘭接頭，12針 HOG 86 M： 　2×端子盒
近似重量	HOG 86： 　1,3 kg HOG 86 E： 　1,3 kg HOG 86 M： 　1,4 kg

HOG86增量重載編碼器外形及安裝尺寸

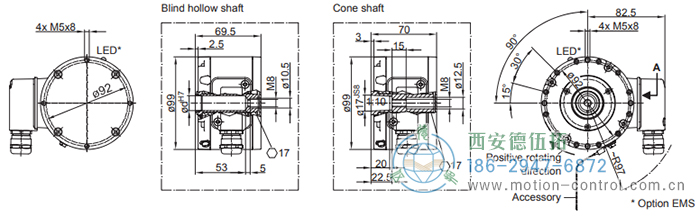

HOG 86
絕緣盲孔型 ?12...16 mm，錐孔型 ?17 mm
每圈500...5000個脈沖

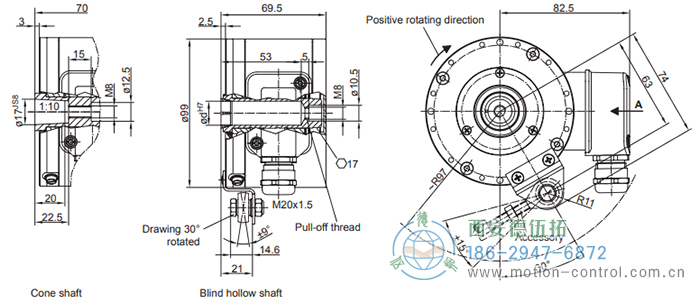

HOG 86 E
絕緣盲孔型 ?12...16 mm，錐孔型 ?17 mm
每圈500...5000個脈沖

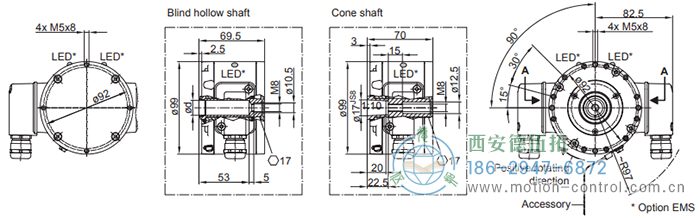

HOG 86 M
冗余感應，絕緣型盲孔 ?12...16 mm，錐孔 ?17 mm
每圈500...5000個脈沖

HOG86增量重載編碼器訂貨選型參考

在訂貨時我們需要確認用戶所購買的HOG86增量重載編碼器的相關參數，以免給您造成不必要的損失。以下是訂貨時需要確認的一些參數，以及參數說明，供您參考選型。

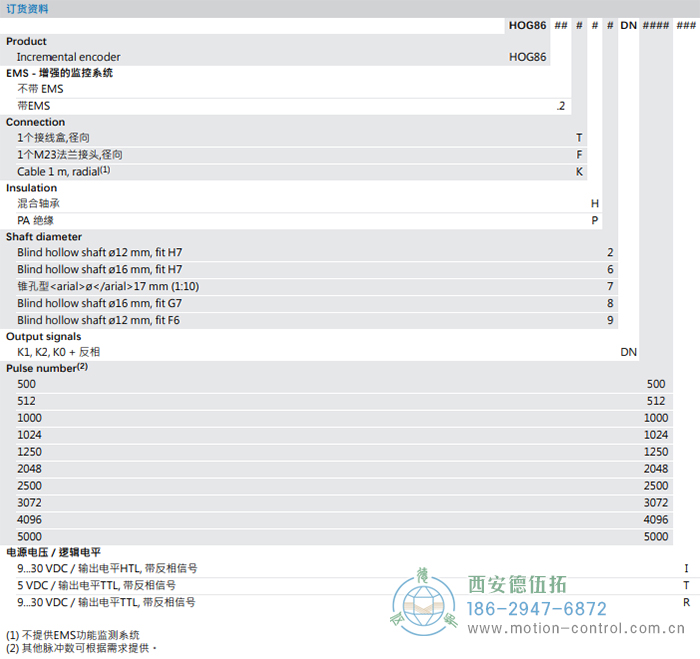

HOG 86
絕緣盲孔型 ?12...16 mm，錐孔型 ?17 mm
每圈500...5000個脈沖

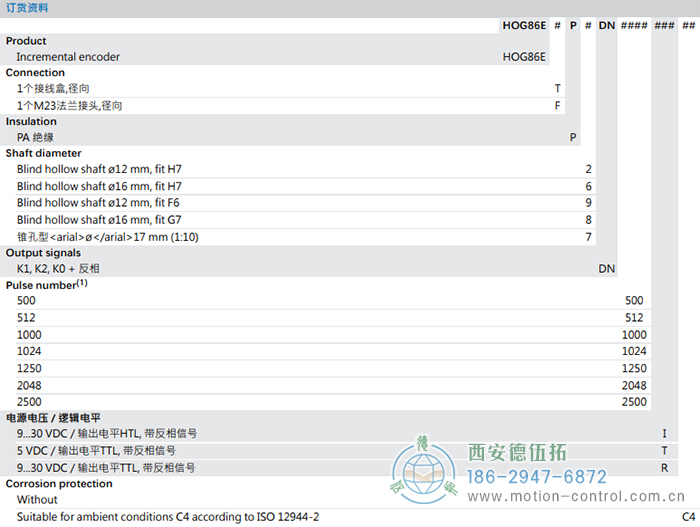

HOG 86 E
絕緣盲孔型 ?12...16 mm，錐孔型 ?17 mm
每圈500...5000個脈沖

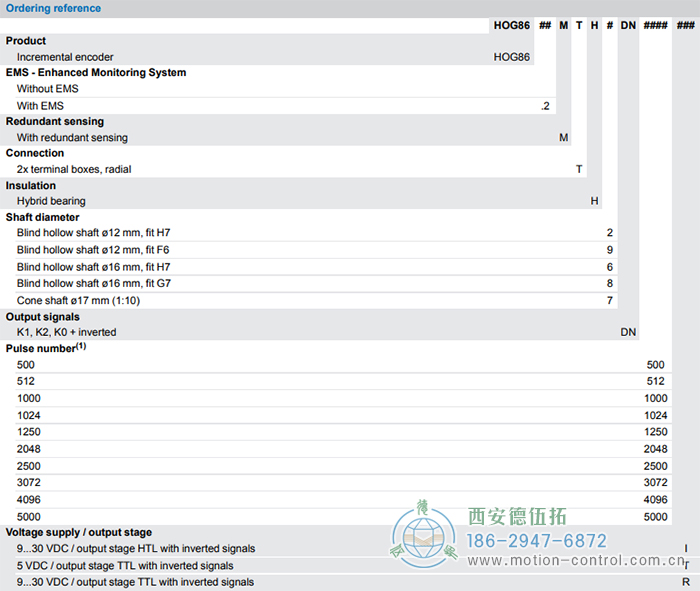

HOG 86 M
冗余感應，絕緣型盲孔 ?12...16 mm，錐孔 ?17 mm
每圈500...5000個脈沖
