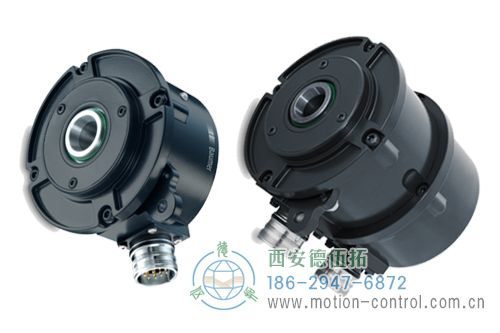

HOG9增量重載編碼器
多樣化的產品選擇，久經考驗的堅固性
出色的可靠性和超長的使用壽命——源自霍伯納柏林
久經考驗的重載設計和兩端式軸承設計
高精度抗干擾光感應技術，分辨率高達10,000 ppr
精確的轉速信號用于優化過程控制，提高控制性能

HOG9增量重載編碼器的優勢
HOG9系列增量重載編碼器是型號多樣、用途廣泛的堡盟增量式重載編碼器產品。該系列編碼器融合了堡盟在重載編碼器領域的豐富經驗，始終能夠?yàn)槟峁┏墒炜煽康膽?yīng)用解決方案。
即便在惡劣的工況下，HOG9旋轉編碼器也能持續可靠地24小時全天候運行。這對于防止發生故障、避免高昂的停機成本、提高設備或系統的可用性具有重要意義。
1、即便在苛刻的環境條件下，也具有很高的可用性和超長的使用壽命
久經考驗的重載設計；兩端式軸承；重載連接技術；堅固的感應技術
2、在任何環境下可靠運行
堅固耐用的鋁制外殼；出色的耐腐蝕性（防腐等級為C4）；長期穩定的密封設計；工作溫度高達+100 °C
3、有效防止軸承受損
兩端式軸承設計（只要可行）：寬間隙式大尺寸軸承，高承載潛力，可承受高徑向和軸向負載；采用陶瓷滾珠混合軸承，無感應軸電流
4、提高應用中的控制性能，優化過程控制
搭載Opto-ASIC芯片，實現抗干擾精確感應，具有出色的電磁兼容性
5、可靠的遠距離信號傳輸
強大的輸出驅動器，適用于長達350 m（HTL-P）或550m（TTL）的電纜；可通過光纖傳輸信號，最遠傳輸1500m
6、通過防爆認證
通過ATEX認證（Ex II 3G / 3D），涵蓋幾乎所有2區設備；通過ATEX / IECEx認證（Ex II 2G）的版本適用于1區
7、產品選型簡單靈活
適用于所有常見的安裝方式（空心軸、錐孔型、帶歐式法蘭B10的實心軸）；通過端子盒 / M23法蘭接頭 / 電纜進行連接；輸出信號為HTL-P / TTL
8、多樣化的設計和可選功能
分辨率高達10,000 ppr；EMS功能監測系統；冗余輸出；雙軸承設計，用于安裝額外的設備；雙編碼器；編碼器+機械式超速開關（FSL）或電子式超速開關（ESL）組合；外殼基座（B3）
9、診斷方便，提高可用性
通過EMS功能監測系統持續監控多項旋轉編碼器功能；在裝配期間便可發現連接錯誤；縮短調試和故障查找時間

HOG9增量重載編碼器的應用領域
增量式重載編碼器可提供轉速和角度信息，分辨率以每圈脈沖數（方波信號）或每圈正弦波數（正余弦信號）來表示。軸每轉一圈，編碼器就會將此信息傳輸至控制系統。為了提高分辨率，可通過控制系統或使用倍頻器對正余弦信號進行倍頻。
上游控制系統通過在規定時間周期內計算出的脈沖數來識別當前轉速，同時通過脈沖數或正余弦波數來識別當前位置。由于編碼器信息可能在系統關閉期間丟失，因此在系統重新上電時，需要重新設置參考零點，這樣還可以消除在系統關閉期間可能因任何軸旋轉造成的錯誤結果。
增量式重載編碼器具有很高的機械承載潛力和出色的堅固性與耐用性，即便在苛刻的環境條件下也能確?？煽窟\(yùn)行。
其應用領域包括：鋼鐵廠和軋鋼廠、港口設備和起重機技術、電動葫蘆和升降平臺、地下和露天采礦、物料搬運設備、大型傳動裝置和發電機、風力發電機。

HOG9增量重載編碼器的先進技術
1、集成的功能監測系統
編碼器集成了功能監測EMS（增強監測系統）（可選），可對旋轉編碼器的多個功能進行不間斷監測。
這種診斷方式非常方便，可加快連接錯誤和編碼器故障的檢測速度，從而提高系統可用性。
編碼器狀態可以通過錯誤信號輸出，持續不斷地傳輸至控制器。
2、經久耐用的兩端式軸承設計
憑借無與倫比的徑向和軸向負載承受能力，堡盟兩端式軸承設計幾十年來在機電工程領域久經考驗。
只要技術上可行，堡盟重載編碼器都會采用兩端式軸承設計，從而確保超長的使用壽命和極高的機械承載潛力。


HOG9增量重載編碼器產品系列
1、99 mm設計 – 空心軸和錐孔型 HOG9
盲孔型，孔徑?12 mm或?12 mm
錐孔型?17 mm (1:10)
500 ... 5000 ppr
旋轉式端子盒、M23法蘭接頭或電纜直接出線

2、雙編碼器組合 HOG9G
同一根傳動軸，兩個編碼器
感應單元和信號處理電子元件采用電氣隔離，以實現冗余輸出
盲孔型、錐孔型和實心軸
2 x 300 ... 5000 ppr
兩個平行的端子盒或法蘭接頭

HOG9增量重載編碼器技術參數

技術數據 – 電氣參數

電源電壓	9…30 VDC 5 VDC ± 5%
電流消耗（無負載）	≤100 mA
每圈脈沖數	300 … 5000
相移	90 ° ±20°
占空比	40…60 %
參考信號	零脈沖，寬度90°
感應原理	光電
輸出頻率	≤120 kHz ≤300 kHz (可根據需求提供)
輸出信號	HOG9： 　K1，K2，K0 + 反相信號 HOG9G： 　K1，K2，K0 + 反相信號 　故障輸出 (EMS功能可選)
輸出方式	HTL-P（功率線驅動） TTL/RS422
感應原理	HOG9G： 　光電
抗干擾性	EN 61000-6-2
輻射干擾	EN 61000-6-3
認證	CE UL認證 / E217823

技術數據 – 機械參數

尺寸（法蘭）	?97 mm
軸類型	HOG9： 　?12…16 mm (盲孔型) 　?17 mm (錐孔型 1:10) HOG9G： 　?16 mm (盲孔型) 　?17 mm (錐孔型 1:10)
允許軸負載	≤400 N 軸向 ≤500 N 徑向
防護等級（EN 60529）	IP 56
運行速度	≤10000 rpm (機械)
典型運行轉矩	6 Ncm
轉子慣量	160 gcm2
材質	外殼：壓鑄鋁 軸：不銹鋼
工作溫度	-30…+100 °C -25…+100 °C (>3072個脈沖)
耐抗性	IEC 60068-2-6 抗振動17 g，10-2000 Hz IEC 60068-2-27 抗沖擊275 g，6 ms
防腐蝕保護	IEC 60068-2-52 鹽霧試驗 室溫條件下防腐等級達到ISO 12944-2 C4
防爆認證	II 3 G Ex ec IIC T4 Gc (氣體) II 3 D Ex tc IIIB T135°C Dc (粉塵) (可選配ATEX防爆版)
連接	M23 法蘭接頭，12針
近似重量	HOG9： 　700 g HOG9G： 　1,1 kg

HOG9增量重載編碼器外形及安裝尺寸

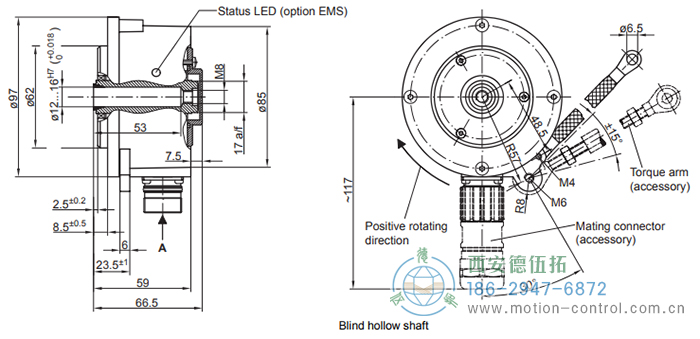

HOG 9
盲孔型或錐孔型

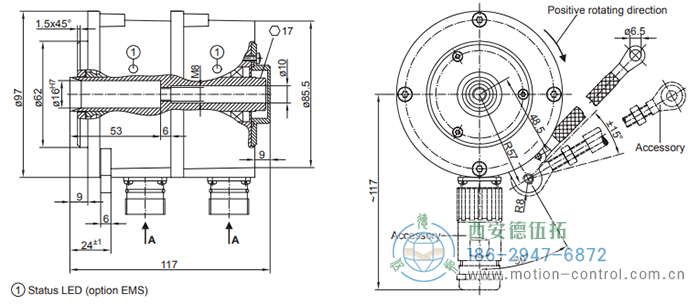

HOG 9 G
雙編碼器含兩路電氣獨立的系統

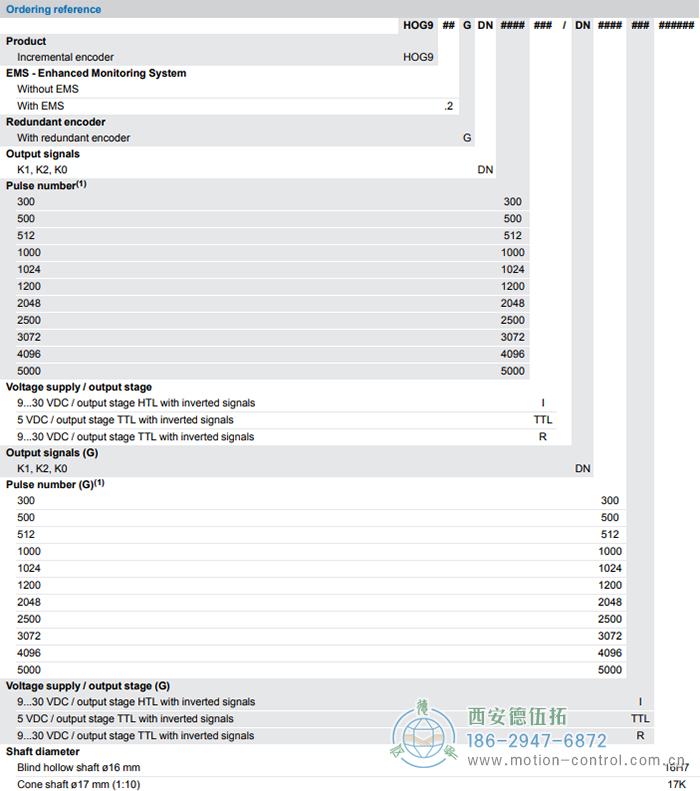

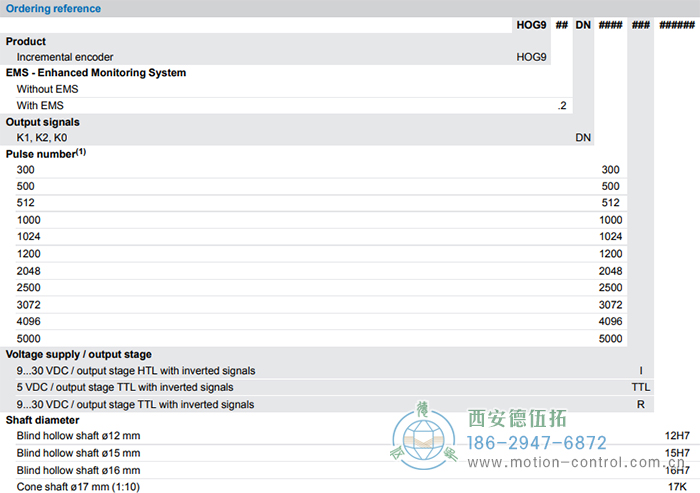

HOG9增量重載編碼器訂貨選型參考

在訂貨時我們需要確認用戶所購買的HOG9增量重載編碼器的相關參數，以免給您造成不必要的損失。以下是訂貨時需要確認的一些參數，以及參數說明，供您參考選型。

HOG 9
盲孔型或錐孔型

HOG 9 G
雙編碼器含兩路電氣獨立的系統
