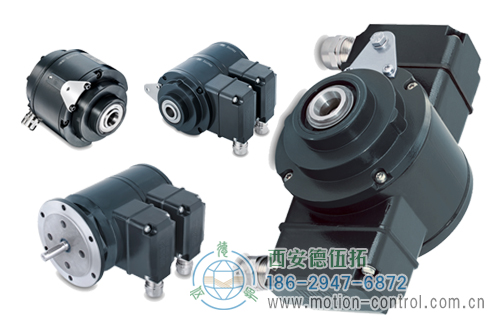

HOG10增量重載編碼器
設定高標準
出色的可靠性和超長的使用壽命——源自霍伯納柏林
久經考驗的重載設計和兩端式軸承設計
高精度抗干擾光感應技術，分辨率高達10,000 ppr
精確的轉速信號用于優化過程控制，提高控制性能

HOG10增量重載編碼器的優勢
HOG10系列增量重載編碼器是用途非常廣泛的堡盟增量式重載編碼器產品。該系列編碼器融合了堡盟在重載編碼器領域的豐富經驗，具有出色的堅固性和耐用性，始終能夠?yàn)槟膽?yīng)用提供理想解決方案。
即便在惡劣的工況下，HOG10 / POG10旋轉編碼器也能持續可靠地24小時全天候運行。這對于防止發生故障、避免高昂的停機成本、提高設備或系統的可用性具有重要意義。
即便在苛刻的環境條件下，也具有很高的可用性和超長的使用壽命
久經考驗的重載設計；兩端式軸承；重載連接技術；堅固的感應技術
1、在任何環境下確保故障安全
堅固耐用的鋁制或不銹鋼外殼；出色的耐腐蝕性（防腐等級達CX (C5-M)）；長期穩定的密封設計；工作溫度高達+100 °C
2、有效防止軸承受損
兩端式軸承設計（只要可行）：寬間隙式大尺寸軸承，高承載潛力，可承受高徑向和軸向負載；采用陶瓷滾珠混合軸承，無感應軸電流
3、提高應用中的控制性能，優化過程控制
搭載Opto-ASIC芯片，實現抗干擾精確感應，具有出色的電磁兼容性
4、可靠的遠距離信號傳輸
強大的輸出驅動器，適用于長達350 m（HTL-P）或550m（TTL）的電纜；可通過光纖傳輸信號，最遠傳輸1500m
5、通過防爆認證
通過ATEX認證（Ex II 3G / 3D），涵蓋幾乎所有2區設備
6、產品選型簡單靈活
適用于所有常見的安裝方式（空心軸、錐孔型、帶歐式法蘭B10的實心軸）；通過重載端子盒進行連接；輸出信號為HTL-P / TTL / 正余弦 / 光纖
7、多樣化的設計和可選功能
分辨率高達10,000 ppr；EMS功能監測系統；冗余輸出；雙軸承設計，用于安裝額外的設備；雙編碼器；編碼器+機械式超速開關（FSL）或電子式超速開關（ESL）組合；外殼基座（B3）；通過DNV認證
8、診斷方便，提高可用性
通過EMS功能監測系統持續監控多項旋轉編碼器功能；在裝配期間便可發現連接錯誤；縮短調試和故障查找時間
9、應用領域
增量式重載編碼器可提供轉速和角度信息，分辨率以每圈脈沖數（方波信號）或每圈正弦波數（正余弦信號）來表示。軸每轉一圈，編碼器就將此信息傳輸至上游控制系統。為了提高分辨率，可通過控制系統或使用倍頻器對正余弦信號進行倍頻。
上游控制系統通過在規定時間周期內計算出的脈沖數來識別當前轉速，同時通過脈沖數或正余弦波數來識別當前位置。由于編碼器信息可能在系統關閉期間丟失，因此在系統重新上電時，需要重新設置參考零點，這樣還可以消除在系統關閉期間可能因任何軸旋轉造成的錯誤結果。
增量式重載編碼器具有很高的機械承載潛力和出色的堅固性與耐用性，即便在苛刻的環境條件下也能確?？煽窟\(yùn)行。
其應用領域包括：鋼鐵廠和軋鋼廠、港口設備和起重機技術、電動葫蘆和升降平臺、地下和露天采礦、物料搬運設備、大型電機和發電機、風力發電機

HOG10增量重載編碼器采用的先進技術
1、經久耐用的兩端式軸承設計
憑借無與倫比的徑向和軸向負載承受能力，堡盟兩端式軸承設計幾十年來在機電工程領域久經考驗。
只要技術上可行，堡盟重載編碼器都會采用兩端式軸承設計，從而確保超長的使用壽命和極高的機械承載潛力。

2、久經考驗的重載設計
憑借極其堅固的外殼設計，堡盟重載編碼器具有超長的使用壽命和無與倫比的可靠性。
這些堅固的實心厚壁外殼能夠完美地抵御外部環境影響，
而其抗扭結構設計則能夠承受較高的沖擊和振動載荷。

3、出色的耐海水腐蝕保護
憑借最優化的材料組合和耐腐蝕性出色的涂層，堡盟重載旋轉編碼器非常適合在近海和海上等腐蝕性環境中長期可靠使用。
按照EN ISO 12944標準，其防腐蝕等級達到C4或 CX (C5-M)。
如有需要，可提供適用于北極、熱帶、沙漠等地區的特殊設備。

4、長期穩定的密封設計
精密的堡盟重載密封設計可在很寬的溫度范圍（高達+95 °C）內實現P 66和IP 67防護等級。
先進的迷宮式密封和軸封組合可以長期保護重載編碼器不被各種固體物、濕氣和粘性污染物所影響。

5、可靠防止軸電流
如果將旋轉編碼器安裝由變頻器控制的電機上，編碼器的滾珠軸承中可能出現電流過沖的現象。
潤滑劑可能發生局部燃燒，潤滑效果會受到影響。
采用電絕緣軸可以解決這種故障。
部分空心軸產品采用絕緣滾珠軸承或混合滾珠軸承，以防止軸電流。
可選配滑環接地觸點，將電容性軸電流引導入地。
實心軸編碼器則配備帶絕緣中心的彈簧墊圈聯軸器，以防止出現軸電流。

6、最佳電磁兼容性
堡盟編碼器采用霍伯納柏林久經考驗的重載技術，以及根據最新EMC技術進行優化的抗干擾設計。
所有產品通過了電快速瞬變脈沖群抗擾度試驗，測試電壓最高4 kV
High-power signal output drivers
高性能信號輸出驅動器
增量式方波信號輸出端配備了具有短路保護功能的高性能輸出驅動器，以承受高達300 mA的峰值電流。
即便通過電纜長距離傳輸350 m（ HTL-P）或550 m（TTL），也能確保可靠的信號質量。

7、歐式法蘭B10
歐式法蘭B10是重載實心軸編碼器的全球安裝標準。
堡盟提供獨一無二的編碼器和測速發電機產品系列，均配備歐式法蘭B10。

8、集成的功能監測系統
編碼器集成了功能監測EMS（增強監測系統）（可選），可對旋轉編碼器的多個功能進行不間斷監測。
這種診斷方式非常方便，可加快連接錯誤和編碼器故障的檢測速度，從而提高系統可用性。
編碼器狀態可以通過錯誤信號輸出，持續不斷地傳輸至控制器。

9、領先的正余弦信號質量
LowHarmonics是一項世界領先的技術，所產生的正弦信號的諧波含量幾乎可以忽略不計。
采用LowHarmonics的正弦波編碼器可確保更好的控制性能、更少的驅動機構發熱，以及更高的能效。

10、多樣化的重載組合
在重載產品組合中，重載編碼器、測速發電機和超速開關合并為一個堅固的單元。
這樣，在各種驅動應用中，除了提供轉速信息，其他信號也同時可以提供給控制器進行分析。
重載產品組合使用同一根軸提供多種輸出信號， 不僅大大節省安裝空間，并確保極高的可靠性和超長的使用壽命。

HOG10增量重載編碼器產品系列
1、盲孔型或錐孔型 HOG10G
TTL輸出驅動器支持的電纜長度達 500 m
超強的抗沖擊和抗振動能力
采用混合軸承，使用壽命更長
180°可調大端子盒或軸向端子蓋

2、雙編碼器含兩路電氣獨立的系統 HOG10G
同一根傳動軸，兩個編碼器
感應單元和連接器分別位于兩個獨立的外殼中，以保證冗余性
兩個平行的端子盒
盲孔型、錐孔型和實心軸
2 x 300 ... 5000 ppr
可設置兩種不同的脈沖數

HOG10增量重載編碼器技術參數

技術數據 – 電氣參數

電源電壓	9…30 VDC 5 VDC ± 5%
電流消耗（無負載）	≤100 mA
每圈脈沖數	300 … 5000
相移	90 ° ±20°
占空比	40…60 %
參考信號	零脈沖，寬度90°
感應原理	光電
輸出頻率	≤120 kHz ≤300 kHz (可根據需求提供)
輸出信號	K1，K2，K0 + 反相信號 故障輸出 (EMS功能可選)
輸出方式	HTL-P（功率線驅動） TTL/RS422
軸絕緣電壓	適用于最高2.8 kV高壓
傳輸距離	≤350 m，頻率100 kHz (HTL-P) ≤550 m，頻率100 kHz (TTL)
抗干擾性	EN 61000-6-2
輻射干擾	EN 61000-6-3
認證	CE UL認證 / E217823

技術數據 – 機械參數

尺寸（法蘭）	?105 mm
軸類型	HOG10： 　?12…20 mm (盲孔型) 　?17 mm (錐孔型 1:10) HOG10G： 　?16…20 mm (盲孔型) 　?17 mm (錐孔型 1:10)
允許軸負載	≤450 N 軸向 ≤600 N 徑向
防護等級（EN 60529）	IP 66
運行速度	≤6000 rpm (機械)
典型運行轉矩	6 Ncm
轉子慣量	340 gcm2
材質	外殼：壓鑄鋁 軸：不銹鋼
工作溫度	HOG10： 　-40…+100 °C 　-25…+100 °C (>3072個脈沖) 　-50…+100 °C (可選) HOG10G： 　-40…+100 °C 　-25…+100 °C (>3072個脈沖)
耐抗性	IEC 60068-2-6 抗振動20 g，10-2000 Hz IEC 60068-2-27 抗沖擊300 g，6 ms
防腐蝕保護	IEC 60068-2-52 鹽霧試驗 室溫條件下防腐等級達到ISO 12944-2 C4
防爆認證	II 3 G Ex ec IIC T4 Gc (氣體) II 3 D Ex tc IIIC T135°C Dc (粉塵) (可選配ATEX防爆版)
連接	HOG10： 　端子盒 　端子蓋 　2x 端子盒 (帶選項M) HOG10G： 　2x 端子盒 　4個端子盒 (帶選項M)
近似重量	HOG10： 　1,6 kg 　1,8 kg (選項M) HOG10G： 　2,9 kg 　3,3 kg (選項M)

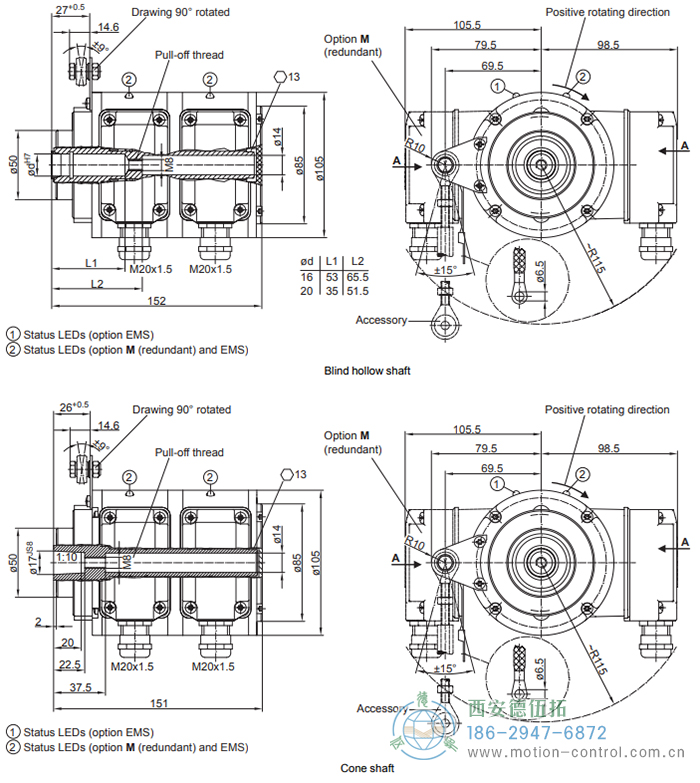

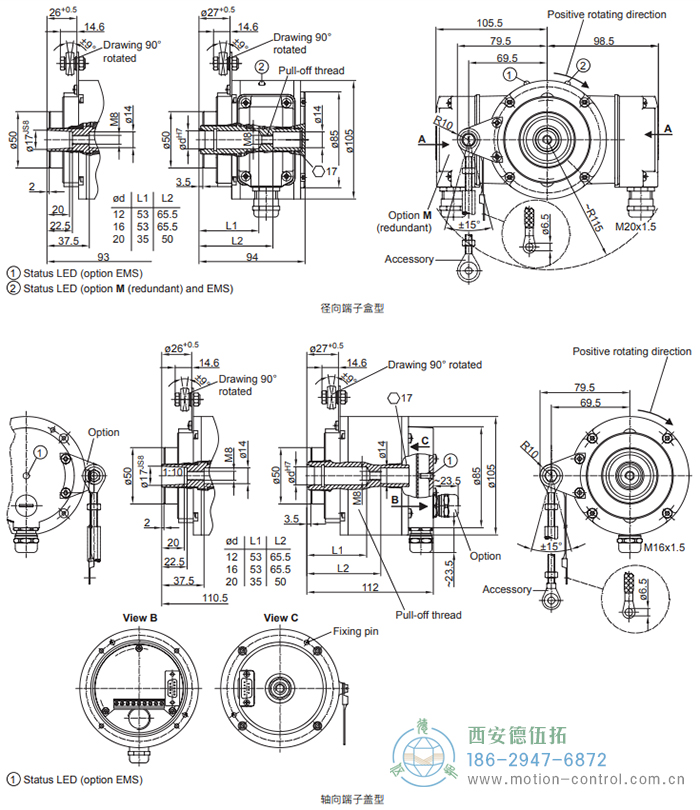

HOG10增量重載編碼器外形及安裝尺寸

HOG10
盲孔型或錐孔型
每圈300...5000個脈沖


HOG10G
雙編碼器含兩路電氣獨立的系統
每圈300...5000個脈沖

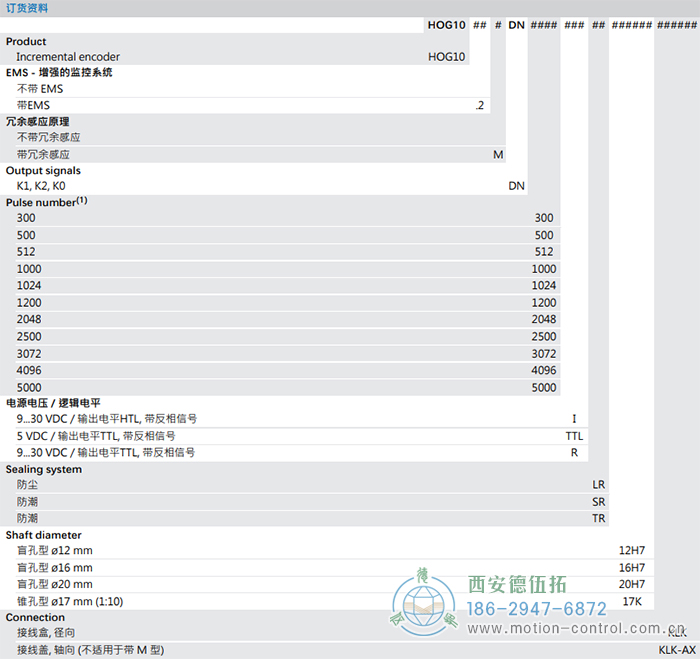

HOG10增量重載編碼器訂貨選型參考

在訂貨時我們需要確認用戶所購買的HOG10增量重載編碼器的相關參數，以免給您造成不必要的損失。以下是訂貨時需要確認的一些參數，以及參數說明，供您參考選型。

HOG10
盲孔型或錐孔型


HOG10G
雙編碼器含兩路電氣獨立的系統
