德國海德漢電梯控制室旋轉編碼器的安裝和拆卸

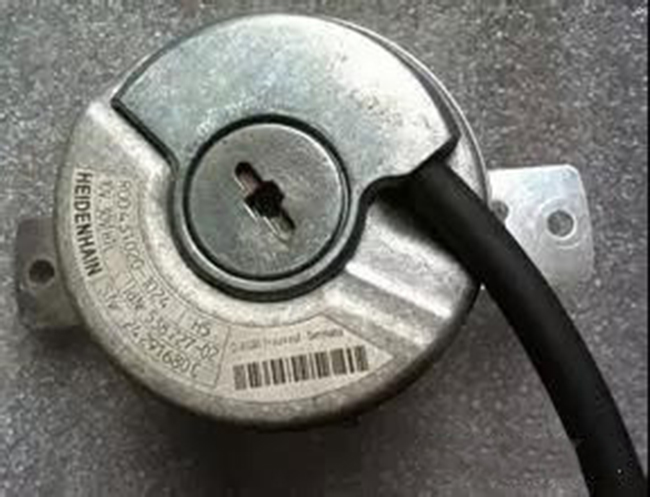

德國海德漢的海德漢系列旋轉編碼器廣泛應用于電梯控制室。它們是測量旋轉運動和角速度的傳感器。它們還可以與機械測量設備（如絲杠）一起使用，以測量線性運動。應用領域包括電機、機床、印刷機、木工機械、紡織機械、機器人和輸送機技術，以及各種測量、測試和測試設備。

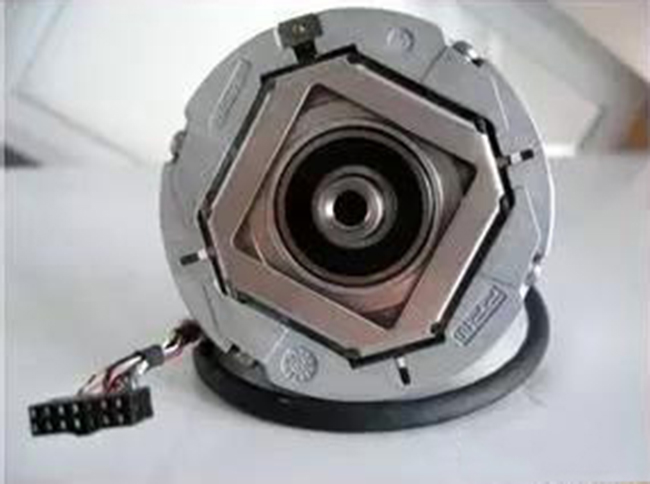

德國海德漢編碼器和安裝主軸通過錐形軸連接，錐形軸的錐度為1:10，并帶有錐形孔。發動機關閉時，必須執行以下操作。今天西安德伍拓將介紹海德漢系列旋轉編碼器的組裝和拆卸方法，供大家參考！


【1】 裝置

1.首先選擇規格正確的編碼器。并檢查編碼器轉動是否靈活，最好靈活無噪音。2.用干凈的細布清潔編碼器錐形軸和安裝軸錐形孔，檢查錐形孔和錐形軸的配合面是否有毛刺和凸起。請用細砂紙打磨。但是，不要過度研磨以損壞錐形軸承表面。打磨后，請用干凈的細布再次清潔。確保錐體接觸面清潔非常重要。否則將嚴重影響安裝質量。3、用編碼器的大頭握住錐形軸，將編碼器向內推緊連接錐形軸和錐形孔，然后松開編碼器本體中部的M10埋頭螺釘，然后可以看到B型M5六角套筒螺釘，擰緊螺釘，但必須小心不要使用太多的力，最大力不應超過5Nm，以防止六角套筒被擰下，最后拉動，固定M2。對手持式發射器主體施加特定的力并旋轉。如果不旋轉，則表示編碼器安裝牢固，安裝工作完成。

【2】 拆卸

1.首先，輕輕地從德國海德漢編碼器上拔下編碼器旋轉線。2.松開但不要擰下M2。編碼器最外圈上的5個內六角螺釘。此時，編碼器應能靈活旋轉。如果不旋轉，則進一步松開M2。5.擰緊，直到編碼器能夠靈活旋轉。松開但不要拆下編碼器中心的內部M5六角螺釘兩圈。用M10螺釘將其擰入中間螺紋孔，然后施加一定的力擰緊M10螺釘。當達到某個力時，編碼器突然移動。此時，編碼器的錐形軸已與安裝軸的錐形孔分離。松開M10螺釘，然后在中間擰上M5套筒頭螺釘。繼續旋轉編碼器并向外移動。
