如何檢測亨士樂編碼器是否正?；驌p壞？

隨著工業技術的發展，亨士樂編碼器的應用隨處可見。這是因為當設備在現場時，反饋編碼器作為一個重要的電子元件，實際上是伺服電機的易損部件。由于各種原因，Hengstler編碼器故障可能很常見，但我不知道如何檢測和處理它們。沒有人知道如何檢測編碼器的質量。


是否要使用萬用表檢查亨士樂編碼器是否損壞？檢測方法步驟如下：

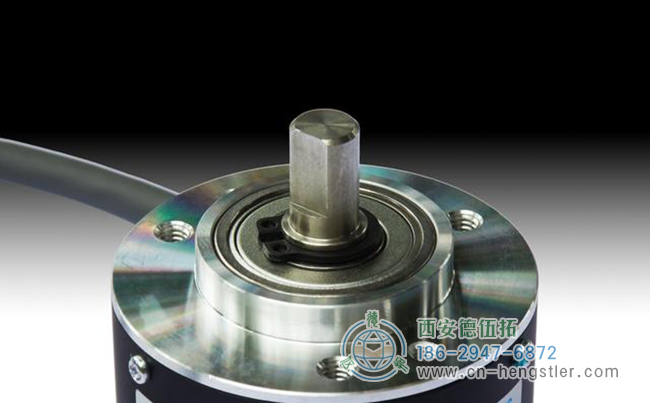

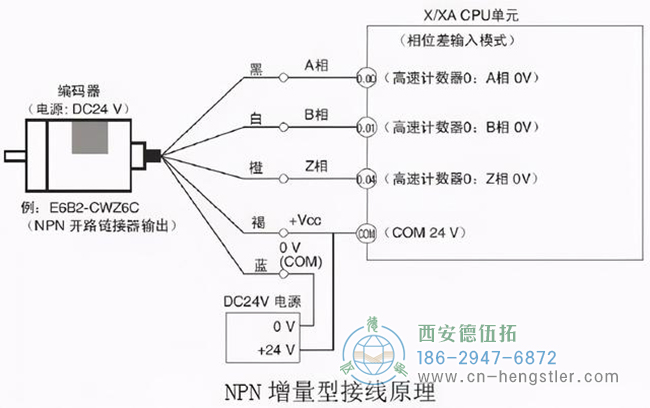

將數字萬用表轉到檢測二極管的位置，將黑色測試導線連接到藍色梳狀線，將紅色測試導線連接到棕色線。此時，數字萬用表顯示1346為正常值。將萬用表的黑色測試導線連接到棕色導線上，將紅色測試導線連接到藍色導線上，如下圖2所示。此時，萬用表顯示無窮大為正常值。將紅色測試導線連接到藍色導線上，不要移動，并使用黑色測試導線分別連接白色、橙色和黑色導線。此時，如圖所示。


數字萬用表顯示765和線路電阻值這三種顏色的顏色完全相同。這是正常的。然后將萬用表的黑色測試導線連接到藍線，將紅色測試導線連接到白線，分別為橙色和黑色線條。三個電阻值此時顯示為無窮大。使用正常的24V DC電源測試編碼器。使用直流電源繼續通電，將萬用表的紅色測試導線連接到棕色導線上以防止其移動，并使用黑色測試導線測量三個輸出端子中的每個端子上的電壓。輸出線完全相同，這證明編碼器是好的。

如果編碼器有NPN輸出：測量電源的正極和信號輸出線。當晶體管接通時，輸出電壓接近電源電壓，當晶體管接通時，輸出電壓接近0V。關如果編碼器有PNP輸出：測量電源的負極和信號輸出線。當晶體管接通時，輸出電壓接近電源電壓，當晶體管斷開時，測量輸出電壓。接近0伏。卸下編碼器，并在電源未切斷時手動轉動編碼器。同時，觀察屏幕上顯示的數據，查看是否有任何變化。如果數據沒有改變，編碼器就壞了。任何更改都證明編碼器是好的。


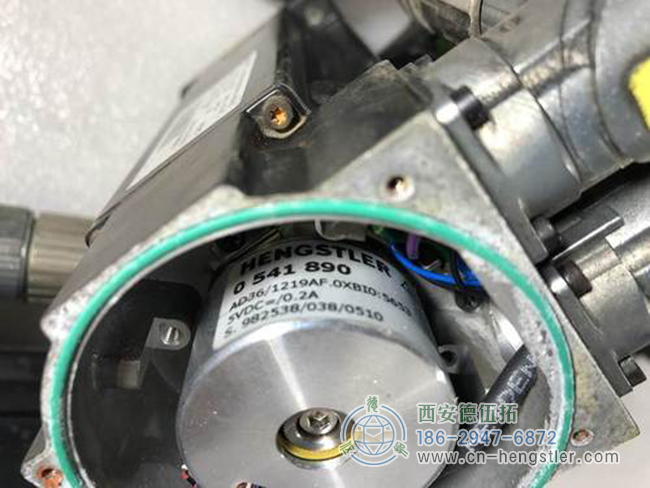

Hengstler編碼器通常需要進行電氣監控。如果編碼器是可拆卸的，最好在打開后手動旋轉。如果伺服電機根據編碼器值的變化而移動，您就知道它是好的。如果在打開后手動打開，則該值不會改變或會不規則地改變。

您可以用示波器檢查和測量編碼器是否正常或損壞：

亨士樂編碼器靜止時，A和B相電壓可測量為約15V或0V。

1、輕輕轉動編碼器時，必須依次獲取上述兩個電壓。A-和B-可分別獲得0V或-15V。

2、如果編碼器連續旋轉，輸出為RMS電壓的平均值，可能只有約3-5V的穩定電壓值。

3、萬用表只能進行粗略檢查。如果測量結果與上述描述明顯不同，可以提前確定編碼器出現故障。然而，僅用萬用表無法準確檢查編碼器是否完全正常。

4、由于編碼器正常輸出高頻脈沖信號，建議使用示波器進行測量。

5、方法是將Hengstler編碼器的輸出A相或B相信號連接到示波器上，并旋轉編碼器軸。如果此時在示波器上觀察到高頻15V方波脈沖信號，則表示亨士樂編碼器狀態良好。

旋轉編碼器是精密部件，其易受損壞的主要原因是旋轉編碼器周圍的嚴重干擾。了解更多關于編碼器知識，請關注亨士樂編碼器國內正規授權代理西安德伍拓自動化傳動系統有限公司網站。公司專業技術團隊為您免費提供Hengstler編碼器的選型、安裝、調試、保養等技術指導服務，盡量避免企業因為編碼器技術人員的短缺帶來的損失，采取“線上+線下”服務的服務形式，幫助企業解決技術難題。
