如何為您的噴墨打印機選擇合適的編碼器

在為每個獨特應用選擇最佳編碼器解決方案時，需要考慮四個基本標準。


當您為噴墨系統指定編碼器時，需要考慮幾個變量。讓我們從基礎開始：為每個獨特應用選擇最佳編碼器解決方案時，需要考慮四個基本標準：
  1、機械要求
  2、分辨率要求
  3、環境問題
  4、互連
其中一些變量是由編碼器接口要求預先確定的。

1、機械

選擇編碼器時，重要的是要考慮編碼器在您的應用程序中的應用方式和位置。要回答的第一個問題是您需要通孔編碼器還是軸編碼器。

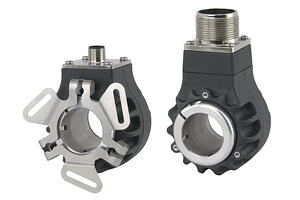

通孔編碼器

通孔編碼器通過軸環直接安裝到軸上，并由靈活的防旋轉支架固定。它們的軸承設計為僅承載編碼器。

軸編碼器

軸編碼器可以承載更重的負載，并且可以與測量輪一起使用。

要定義您的機械要求，請確定以下內容：
 1) 空間限制——你有多少空間來容納編碼器？您是否需要外形非常纖薄的東西，或者您的應用程序能否容納更強大的編碼器？
 2) 合適的外殼尺寸 ——什么尺寸的編碼器適合您的應用？
 3) 安裝方法——是否安裝在電機、從動軸、傳送帶等上？
 4) 載荷——載荷會施加到軸承上嗎？

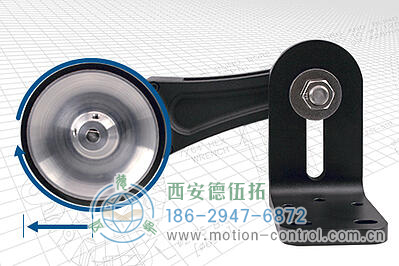

 5) 輪子——會使用測量輪嗎？

2、分辨率/每次分辨率的周期 (CPR)

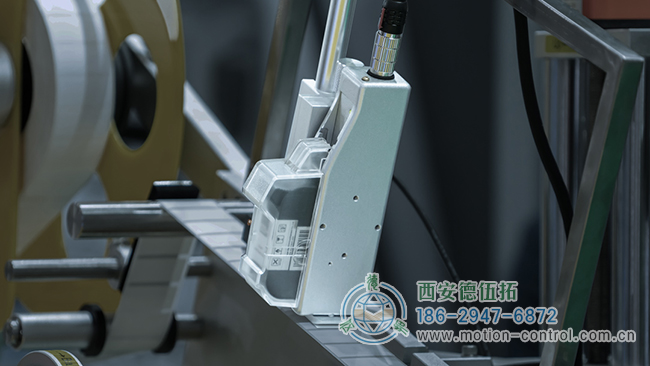

通常，工業噴墨系統用于標記在傳送帶或其他運輸系統上運動的產品。編碼器分辨率，定義為每轉周期 (CPR)，通常為打印機提供要標記的產品線性行程每英寸（或毫米）脈沖數的測量值。要確定每英寸/毫米的編碼器脈沖數，有必要計算編碼器軸每旋轉一次產品行進的準確距離。測量輪通常用于此目的。

例如，分辨率為 4000 CPR 的編碼器和 200 毫米輪子在傳送帶表面上的每毫米線性行程產生 20 個脈沖。通常，編碼器分辨率被指定為產生滿足打印機要求的每英寸/毫米脈沖速率。如果編碼器應用于滾軸、傳動帶或伺服電機，編碼器旋轉和直線行程之間的比率是一個更復雜的計算。CPR 規范通常由熟悉系統設計和傳感/控制要求的人員提供。

3、環境

根據您的應用程序中編碼器可能暴露在什么樣的環境中，您可能需要從灰塵到液體的任何保護。

4、互聯互通

在指定編碼器時，重要的是要考慮編碼器和接收設備（控制器、PLC、計數器等）之間的距離。對于超過 10 英尺的距離，請選擇車身安裝連接器。這些便于安裝并使售后服務更簡單。許多 EPC 編碼器提供集成 M12 線組，所有型號均提供飛線。對于超過 30 英尺的電纜長度，請咨詢 EPC 技術銷售工程師。

當然，編碼器接口要求也是一個重要的考慮點。有關接口要求的更多信息，以及有關為您的噴墨系統指定正確編碼器的更多技術和深入信息，請參閱我們的出版物，噴墨系統的編碼器規格和選擇標準 (PDF)，了解更多信息，或致電我們. 當您聯系 EPC 時，您與工程師和運動控制專家交談，他們可以回答您最棘手的編碼器問題。
