旋轉編碼器中碼盤變形的處理案例分享

設備名稱：牽引驅動乘客用電梯（病床用電梯）

設備型號：UAX

檢查類別：定期檢查

編碼器故障現象

定期檢查的結果，醫院設置的電梯經常發生提示故障保護的情況，參照使用說明書，發現了速度不足的故障。如照片所示，經過維護負責人的檢修排查，找出安裝在速度限制器上的旋轉編碼器的問題。

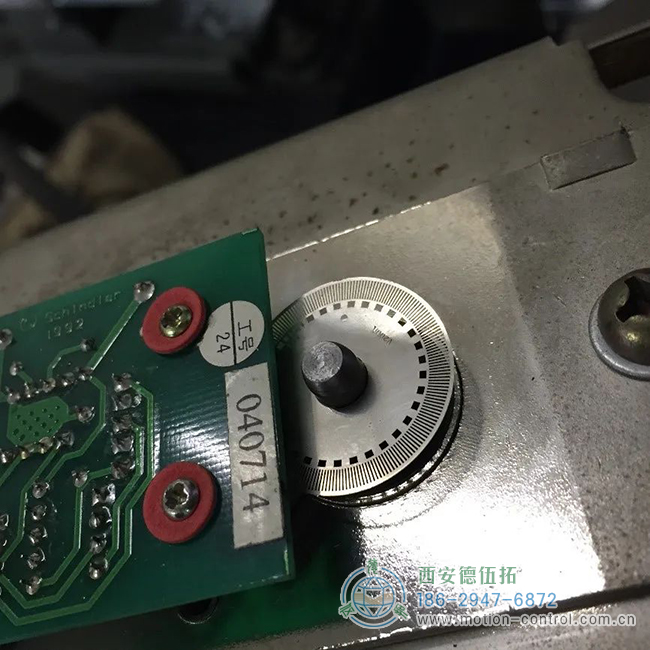

圖1變形的編碼器碼盤

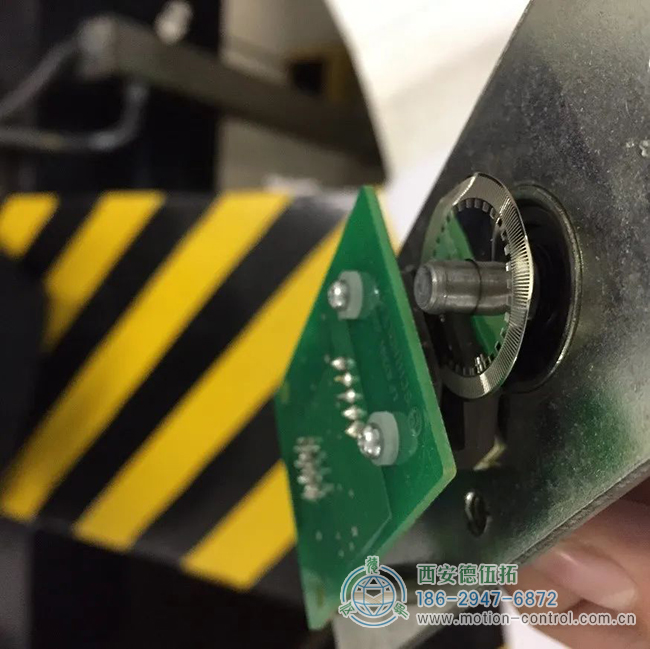

圖2正常的編碼器碼盤

電機梯故障原因分析

電梯使用旅行減速緩沖器，由于需要轎廂速度監控裝置，所以使用速度限制器旋轉編碼器。旋轉編碼器檢測光信號，通過旋轉編碼器盤的柵極獲取各種頻率的脈沖信號，并將其轉換為速度值，從而完成速度測量功能。

編碼器損壞可能導致的故障

碼盤變形后，光信號脈沖不準確，無法準確測量速度。電梯主板檢測到車速與安裝在主機電機上的旋轉編碼器的測速結果不一致，就會發生故障保護現象。

編碼器碼盤變形怎么處理

旋轉編碼器是電梯的精密儀器，通常用保護殼密閉，所以用肉眼觀察變形并不容易。有些碼盤使用的是容易因熱量而變形的塑料盤，因此人們經常被困住。報告故障時，請考慮旋轉編碼器的碼盤以確認是否有變形。檢查過程中，請注意機房的溫度。建議在炎熱時期可能引起過度高溫的機房安裝空調。
