介紹伺服電機編碼器的應用流程。

編輯:小伍    發布時間:2022-10-11 09:08:12

摘要:伺服電機編碼器的基本功能與普通編碼器相同。例如,絕對編碼器A、A逆、B逆、Z逆等信號。此外,伺服電機編碼器與普通編碼器不同,因?yàn)榇蠖鄶?shù)伺服電機編碼器是同步電機。同步電機啟動時,需要知道轉子的磁極位置,以便伺服電機能夠以大扭矩啟動。
介紹伺服電機編碼器的應用流程。

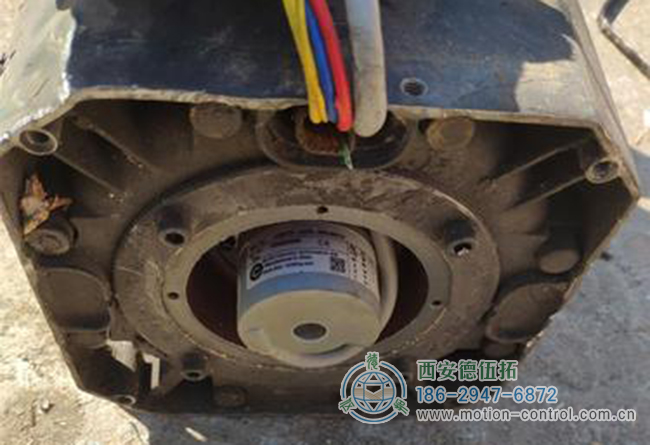

伺服電機編碼器是安裝在電機上的傳感器,用于測量伺服電機的磁極位置、旋轉角度和速度。根據各種物理介質,伺服電機編碼器可分為光電編碼器和磁電編碼器。此外,旋轉變壓器也是一種特殊的伺服編碼器。光電編碼器基本上在市場上使用,然而,作為后起之秀,磁電編碼器具有可靠、廉價、抗污染等特點,有趕超光電編碼器的趨勢。

介紹伺服電機編碼器的應用流程。

伺服電機編碼器的基本功能與普通編碼器相同。例如,絕對編碼器A、A逆、B逆、Z逆等信號。此外,伺服電機編碼器與普通編碼器不同,因?yàn)榇蠖鄶?shù)伺服電機編碼器是同步電機。同步電機啟動時,需要知道轉子的磁極位置,以便伺服電機能夠以大扭矩啟動。這樣,需要幾個附加信號來檢測轉子的當前位置。例如,增量類型具有UVW和其他信號。由于這些信號,伺服編碼器看起來有點復雜,所以普通人無法理解它的真相。

由于A和B之間的相位差為90度,所以可以通過比較相位A和相位B來確定編碼器的正向旋轉和反向旋轉,并且可以通過零脈沖獲得編碼器的零參考位。

編碼器碼盤由玻璃、金屬和塑料制成。玻璃碼盤由沉積在玻璃上的細摩擦線組成。它具有良好的熱穩定性和高精度。金屬碼盤直接連接,無摩擦線,不易碎。然而,由于金屬的厚度,精度有限,其熱穩定性比玻璃差一個數量級。塑料碼盤經濟,成本低,但其精度、熱穩定性和使用壽命都很差。分辨率:編碼器為每360度旋轉提供的通過線或暗線的數量稱為分辨率,也稱為分析索引,或直接調用多少條線,通常在每轉5-10000條線的范圍內。

伺服系統主要由脈沖定位。原則上可以理解,當伺服電機接收到脈沖時,它旋轉對應于脈沖的角度以實現位移。由于伺服電機本身具有發送脈沖的功能,因此伺服電機旋轉的每個角度都會發送適當數量的脈沖,從而與伺服電機接收的脈沖形成回波或閉環。系統知道有多少脈沖被發送到伺服電機,以及有多少脈沖同時被發送回來。這樣,它可以精確控制電機的旋轉,實現精確定位,可以達到0.001毫米。

直流伺服電機分為有刷電機和無刷電機。有刷電機成本低、結構簡單、起動轉矩大、轉速范圍大、易于控制且需要維護,但易于維護(更換碳刷)、產生電磁干擾且需要環境。因此,它可以用于對成本敏感的一般工業和民用場合。無刷電機體積小、重量輕、功率大、響應快、速度快、慣性小、旋轉平穩、轉矩穩定??刂茝?fù)雜,易于實現智能化,電子換流方式靈活,可以是方波換流或正弦波換流。電機免維護,效率高,工作溫度低,電磁輻射低,使用壽命長。它可以在不同的環境中使用。

交流伺服電機也是一種無刷電機,分為同步電機和異步電機。目前,同步電機普遍用于運動控制。它的性能范圍很大,并且可以實現出色的性能。慣性大,最大轉速低,且隨著功率的增加而迅速下降,因此適用于低速平穩運行的應用。

伺服電機內的轉子是一個永磁體。由驅動器控制的三相電流形成電磁場。轉子在磁場的影響下旋轉。同時,來自電機的編碼器反饋信號被發送到驅動器。駕駛員將反饋值與設定值進行比較,以調整轉子旋轉角度。伺服電機的精度取決于編碼器的精度(行數)。

伺服電機編碼器接線注意事項:


1.為避免感應噪聲,盡可能使用最短距離接線。應特別注意集成電路的輸入。

2.當導線由于導線之間的電阻和電容的影響而延長時,波形的上升和下降時間延長,這很容易造成信號之間的干擾(串?dāng)_)。因此,應使用導線間電阻和電容較低的導線(雙絞線、屏蔽線)。

3.當它與高壓線和電源線并聯時,有時會因感應引起的故障而損壞,因此應將其與其他接線斷開。

4.導線伸出時,小于10m。由于導線的分布容量,波形的上升和下降時間將更長。如果存在問題,則使用施密特電路對波形進行整形。

5.如果接線錯誤,內部電路有時會損壞,因此在接線時,請充分注意電源的極性。

6.接線必須在電源關閉狀態下進行。當電源接通時,當輸出線接觸電源時,輸出電路有時會損壞。
