如何安裝空心軸編碼器及排除故障？

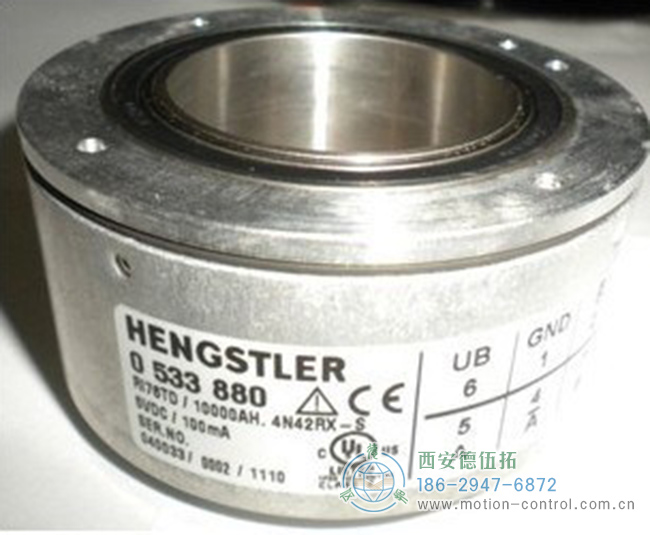

空心軸編碼器通常也稱為空心軸編碼器。安裝空心軸編碼器時，避免與旋轉編碼器剛性連接。有關安裝軸的尺寸，請參閱相應的產品安裝說明。安裝期間，旋轉編碼器應小心壓入護套軸，嚴禁用錘子敲擊，以免損壞軸承和碼盤。

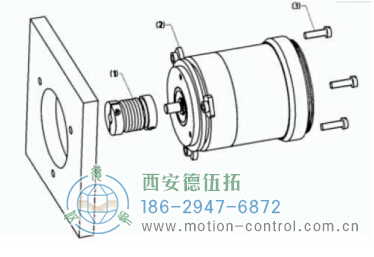

空心軸編碼器安裝方法一

1.機器上的驅動軸必須固定，編碼器軸不得直接連接到機器。通常使用撓性聯軸器。

2.將聯軸器（1）安裝在傳感器上，并確保聯軸器不會與傳感器表面接觸；

3.用螺釘（3）將伺服夾緊環（2）壓到安裝法蘭的表面上，但不要鎖定螺釘；

4.轉動伺服夾緊環，（2）將編碼器推入到位

5.將伺服夾緊環（2）旋入伺服套筒，然后稍微擰緊。

6.將離合器（1）固定在驅動軸上，并盡量減少角度和水平對準誤差，以確保離合器和旋轉編碼器安裝不正確差值在允許范圍內。

7.鎖定伺服夾緊環上的3個螺釘。

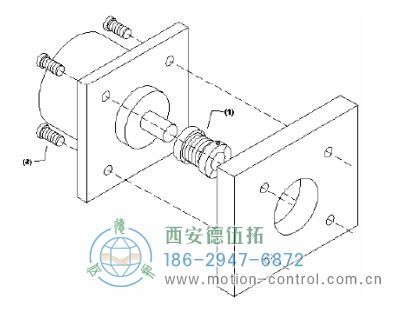

空心軸編碼器安裝方法二

1.機器上的驅動軸必須固定，編碼器軸不得直接連接到機器。通常使用撓性聯軸器。

2.將聯軸器（1）安裝在傳感器上，并確保聯軸器不會與傳感器表面接觸；

3.將帶聯軸器（1）的編碼器壓到位；

4.將聯軸器（1）固定在驅動軸上，并盡量減少角度和水平對準誤差，以確保聯軸器和編碼器的安裝誤差在允許范圍內。

5.將編碼器連接到安裝法蘭上。

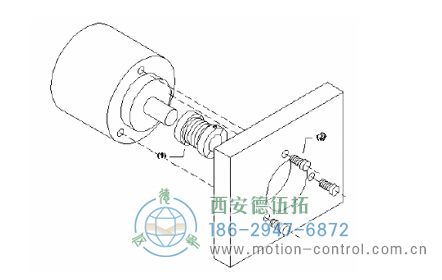

空心軸編碼器安裝方法三

1.機器上的驅動軸必須固定，編碼器軸不得直接連接到機器。通常使用撓性聯軸器。

2.將聯軸器（1）安裝在傳感器上，并確保聯軸器不會與傳感器表面接觸；

3.將帶聯軸器（1）的編碼器壓到位；

4.將聯軸器（1）固定在驅動軸上，并盡量減少角度和水平對準誤差，以確保聯軸器和編碼器的安裝誤差在允許范圍內。

5.將編碼器連接到安裝法蘭上。

空心軸編碼器的故障排除

1、安裝松動：通常情況下，空心軸編碼器的安裝松動會影響旋轉編碼器的位置控制精度，導致停止和移動時位置偏差過大，甚至機器啟動后伺服系統過載報警。因此，在使用空心軸編碼器之前，請確保旋轉編碼器安裝牢固可靠。

2、連接電纜錯誤：這種類型的錯誤最容易發生，并且經常發生在維護期間。這種類型的錯誤是檢查中的一個很好的因素。通常，如果出現短路或接觸不良、電纜電路開路等情況，請更換空心軸編碼器中的編碼器或電纜連接。

3、操作接線：安裝空心軸編碼器時，確保編碼器每個引腳的端部連接正確。否則，一旦連接錯誤，這將導致線路之間的不兼容操作，甚至導致編碼器的脈沖波形信號不穩定，這將影響測量數據的準確性。在嚴重情況下，編碼器可能會直接損壞，因此請更加注意空心軸編碼器的安裝和接線。

4、+5V電源損耗：表示+5V電源過低，通常編碼器在正常工作條件下不能低于4.75V。由于低電壓的原因，它可能由編碼器電力傳輸電纜的高電阻引起的功率損失或損耗引起。此時，需要修理電源或更換電纜。

5、空心軸編碼器的電池電壓降：這種故障通常有明確的含義報警。此時，必須更換蓄電池。如果參考點位置存儲器丟失，則必須執行返回參考點的操作。

6、自身故障：指空心軸編碼器的部件發生故障，導致空心軸編碼器無法產生和輸出正確的波形。此時，更換空心軸編碼器或修理空心軸編碼器的內部部件。

對上述關于空心軸編碼器的安裝和問題的解決方法進行了總體詳細的說明。相信每個人此時都應該對空心軸編碼器的安裝和操作有一些初步的了解和理解。然而，也提到了空心軸編碼器的安裝通常連接到設備的主軸。一般來說，設備主軸承受的載荷是沖擊載荷，安裝空心軸編碼器時，固定螺釘不應擰得過緊。否則，主軸和編碼器的設置將不會旋轉，并且在發送脈沖信號時很容易意外地引起一些錯誤問題。
