從內部結構解析AVTRON絕對式編碼器的工作原理

近日，我們拆解了Avtron編碼器系統，這是一款專為重載而設計的，外殼具有IP65等級，并包括一組堅固的軸承。它還可以在更大的溫度范圍內工作。擁有的特定單元每轉可輸出超過 8000 個計數位，并以二進制形式提供關于所謂的 SSI 連接的位置信息。

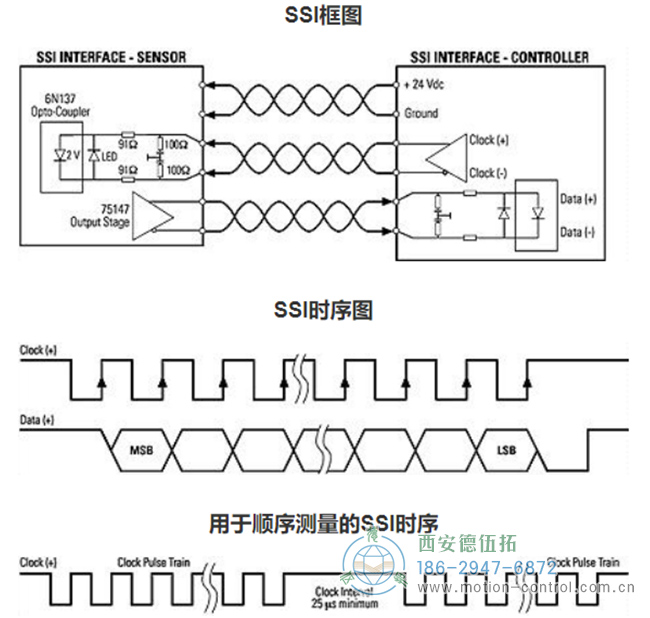

如果您對絕對式編碼器不太熟悉，SSI 協議可能是新事物。SSI（串行同步接口）是連接絕對式編碼器和控制器的廣泛應用的串行接口。SSI利用控制器發出一個時鐘脈沖序列，初始化傳感器的門限輸出。典型的 SSI 連接有六根線：兩根用于時鐘信號，兩根用于數據，兩根用于電源和接地。控制器提供時鐘脈沖，因此編碼器不需要生成時鐘。每次編碼器接收到一個時鐘脈沖，它都會在移位寄存器的輸出引腳上提供一個新的數據位。數據流反映表示特定軸位置的二進制 12 或 14 位，然后重復。

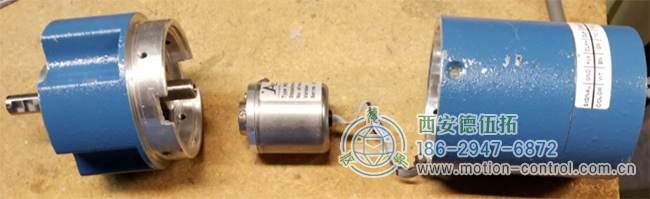

該產品包含Avtron編碼器的電子設備和外殼兩部分。電纜終止于外殼后端的接頭中。

當卸下外殼時，感到了一絲驚訝：外殼內部基本上是空的。您看到的不是編碼器內部，而是另一個較小的金屬外殼。因此，外殼可以提供對元件的密封，并將堅固的軸承固定在編碼器軸上。



內殼通過螺釘連接到編碼器軸上。由于采用壓接方式，因此必須露出實際的絕對編碼器電子設備。

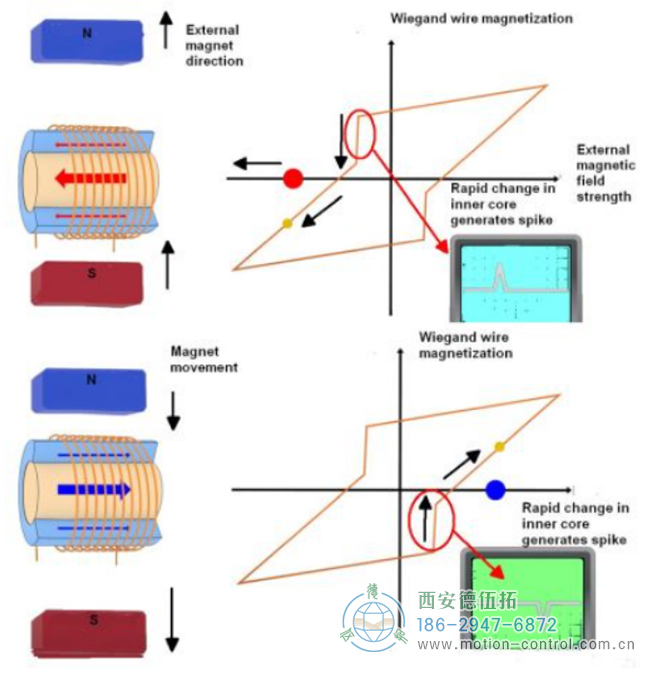

像這種電機的絕對編碼器通常被稱為韋根線傳感器，因?yàn)樗鼈兇_實使用韋根線感應旋轉。韋根線實際上是一種特殊制備的維卡合金線（如釩鐵鈷）。特殊的材質使其具有硬磁外殼和軟磁芯。外殼具有很高的抗磁化能力。如果將磁鐵靠近導線，外殼會屏蔽內部軟芯免受磁場影響，直到磁場變得足夠高，此時整根導線——包括外殼和內核——將迅速切換磁化極性。這種切換會在幾微秒內發生。這種轉換就是所謂的韋根效應。



韋根效應的一個重要特征是，每次磁極化反轉產生的能量是恒定的，并且完全獨立于外部磁場的變化率，即使這種情況發生得很慢。利用韋根效應的典型應用是將韋根線放在線圈的中間，兩個磁鐵連接到旋轉軸上就可以根據磁化產生脈沖。

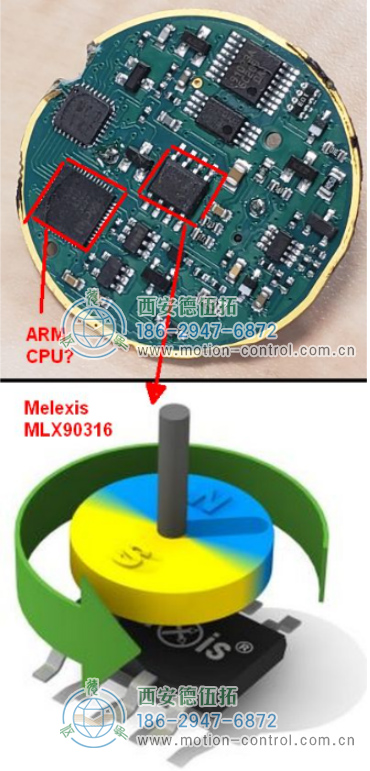

PCB 中心有一顆Melexis 芯片和可能是ARM的MCU。

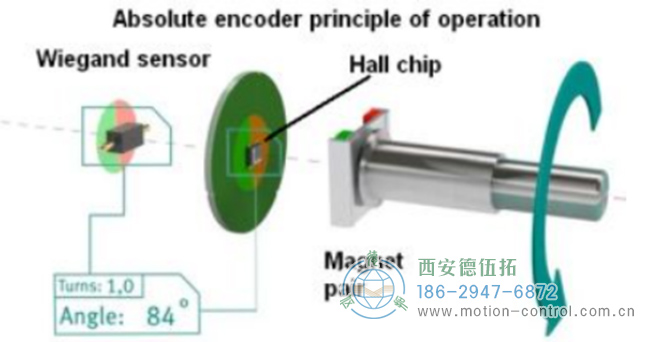

Avtron編碼器中旋轉的一對磁鐵使韋根線傳感器每一圈輸出兩個脈沖。但是您可能想知道，當韋根線每轉只產生兩個脈沖時，如何從編碼器中獲得 4,096 個不同的代碼。答案在 PCB 的另一面。電路板中間是Melexis的特殊霍爾傳感器 IC。傳統的平面霍爾技術僅對垂直施加到 IC 表面的通量密度敏感。但是，由于在 CMOS 芯片上采用了一種特殊材料，Melexis 芯片對平行于 IC 表面施加的通量密度很敏感。這允許芯片使用通量密度的方向分量來解碼 0 到 360 度的絕對旋轉或角度位置。



我們在Avtron編碼器板上發現的唯一其他可識別芯片是閃存芯片，可能用于跟蹤編碼器的起始位置。板上還有另一個芯片，我們懷疑它是 ARM 處理器，但芯片標記不明確。
