編碼器與計數器搭配使用時需要注意的4個方面

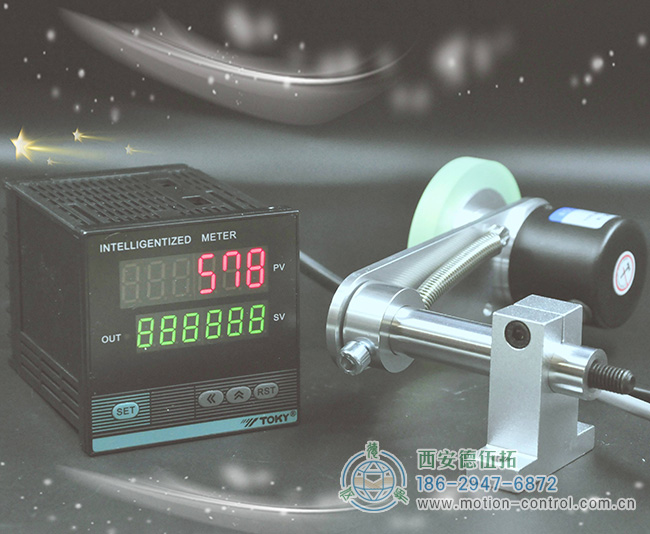

旋轉編碼器可與計數器一起使用，以確定生產線的移動距離、角度、數量等。增量式編碼器最大的優點是精度高，因此深受用戶喜愛。由于編碼器可以在另一個旋轉中產生數十、數百、數千甚至數萬個脈沖信號，這比接近開關和其他檢測對象要多得多，因此精度可以高得多，這就是它的魅力所在！



旋轉編碼器和計數器一起使用時應考慮哪些問題？今天我想總結一下應用的四個注意事項。

1、選擇編碼器時，盡量選擇在允許范圍內具有較高編碼器脈沖率的型號

優點是它可以使每個脈沖所代表的值更小，從而可以實現更高的精度！當然，我們不僅可以要求高精度，還必須考慮計數器可以接收的最大反應速度。因此，應考慮速度和其他參數。

例如，如果使用時精度必須為1mm，則在轉換后，編碼器的每個脈沖所代表的長度應盡可能為0.1mm左右，以確保在發生事故時精度足夠。二進制編碼器只能提高計數器的最大響應速度或犧牲編碼器的脈沖數，即精度。這里所說的是最高速度，而不是平均速度。在設計時，必須考慮到實際存在的加速和減速時間高于最高速度下的平均速度。

2、如果編碼器連接到計數器，請嘗試使用相位差輸入模式

為什么要這么做呢？

1.相位差，可以完全避免振動引起的誤差

例如，當編碼器振動時使用單相輸入時，由于編碼器前后旋轉，計數器計數錯誤。在這一點上，我們可以完全避免由于相位差中的振動引起的偏差。

2.相位差，可避免干擾引起的誤差

例如：當存在干擾且單相信號存在波動時，計數器不會被視為計數信號，除非兩相信號僅受到干擾，并且兩種干擾無縫地協同工作。

可以看出，這種方法可以避免許多錯誤

3、計數輸出必須考慮設備驅動器是否能夠跟上速度

一般情況下，使用時需要速度，但如果需要考慮，則需要考慮設備的致動器是否能夠跟上速度。

例如，編碼器每秒輸出5000個脈沖，每個脈沖代表0.1mm。計數器使用繼電器進行輸出。輸出控制單元停止運行，然后執行切割和其他操作。因此，有必要考慮您的輸出驅動器是否能夠跟上速度。SSI信號轉換指示器適用于測量各種絞車和螺旋起重機閘門的提升高度。每個脈沖為0.1mm，精度（精度）一般為1mm或更小。計數器的繼電器動作時間如何？更好的可以持續20或30毫秒，更大的需要100毫米。我們可以在100毫秒內完成多長時間？大約500個代表50mm的脈沖具有遠大于所需精度的誤差。如果切割不是停止然后切割，而是直接切割，則切割機構需要更長的時間來執行。我可以想象它造成的錯誤。

4、如何避免使用過程中的干擾？

由于它們是低壓信號，許多設備制造商將高壓電纜和信號電纜捆綁在一起進行布線，以節省時間、空間和能源，這容易受到重大干擾。設備必須接地，信號線應盡可能使用屏蔽線。
