五種增量編碼器相位對齊的方法

最近，許多客戶在選擇型號時也會詢問增量編碼器的相位對齊方法。今天西安德伍拓和大家分享五種方法，將增量編碼器的電子UVW換向信號的相位與轉子磁極的相位或電角度的相位對齊。



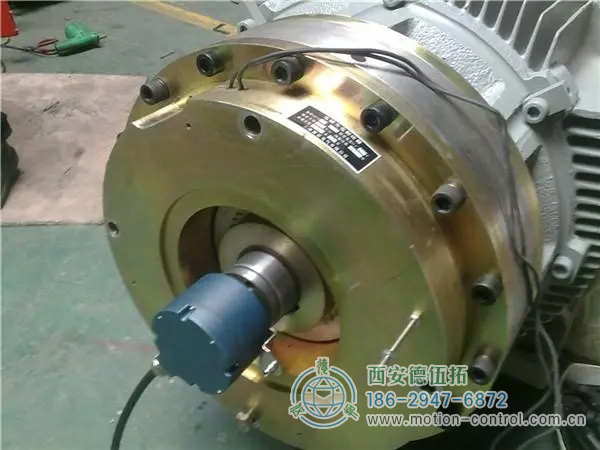

1、向電機的UV繞組施加直流電源，直流電流小于額定電流U輸入、V輸出，并將電機軸定向到平衡位置；

2、用示波器觀察編碼器的U相信號和Z信號；

3、調整編碼器軸與電機軸的相對位置；

4、在調整過程中，觀察編碼器和Z信號的U相信號跳躍邊緣，直到Z信號穩定在高電平（在這種情況下，Z信號的正常狀態為低），并鎖定編碼器和電機之間的相對位置關系；

5、來回轉動電機軸，釋放后，如果每次電機軸自由返回補償位置時，Z信號都能穩定在高電平，則對齊將有效。
