如何在普通電機上安裝重載旋轉編碼器

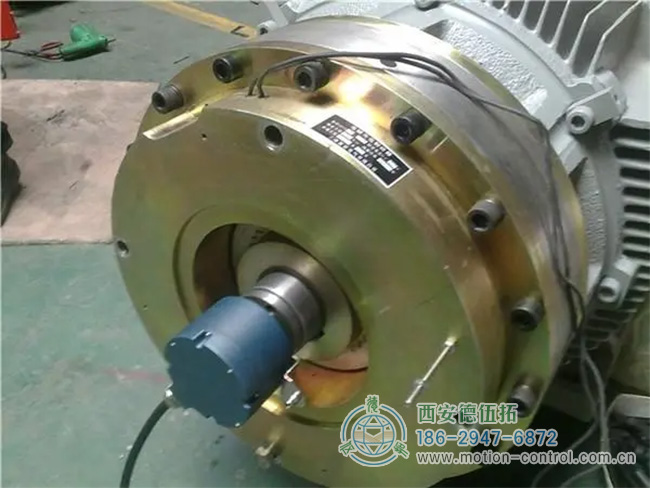

普通電機的輸出軸相對較短，安裝皮帶輪后，沒有地方安裝旋轉編碼器。在這種情況下，重載編碼器通?？梢园惭b在電機的背面。



1.安裝軸套式旋轉編碼器需要在電機后蓋上開一個孔，并在后軸上安裝一個直徑與旋轉編碼器相對應的過渡軸。重載編碼器的固定部分可以通過S形薄鋼板固定在電機背面。

如果電機的軸直徑與軸套編碼器的直徑不匹配，這種方法也適用于安裝。然而，當兩個軸相對時，這種方法需要高同心度，這使得處理更加復雜。

2.在安裝軸編碼器時，可以添加一個插頭。連接器的兩側分別連接到電機的軸和重載編碼器的軸。兩側的軸直徑可以相同，也可以不同。編碼器的固定部分可以通過安裝支架連接到電機的端蓋上。

由于插頭兩側的開口是按照電機軸和編碼器軸的標準設計的，安裝更加方便。
