編碼器接線方法及注意細節

編碼器是一種將機械波角度轉換為數字信號輸出的設備。它主要由一個光電探測器和一個編碼盤組成。編碼器的接線方式對其正常工作有很大影響。編碼器通常通過連接固定電纜和連接器進行接線。因此，在布線之前，有必要首先了解編碼器的輸出電壓電平和輸出信號類型。

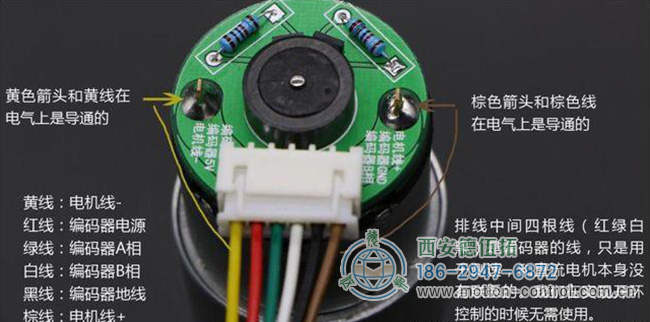

接線時，編碼器輸出端的電纜連接器應根據連接方式和電壓等級插入控制器的相應端子。編碼器的A和B信號的常見接線方法是差分輸出和單輸出。差分輸出需要A、A#undB、B$連接到控制器的兩個輸入通道，而單側輸出只需要A和B信號連接到控制器輸入通道。在接線過程中，還應注意編碼器的當前接線。如果編碼器沒有自己的電源，則電源需要外部電源。通常，編碼器電源線應與控制器電源線分開連接到電源模塊。

為了確保編碼器的正確操作，必須遵守一些細節。首先，編碼器的接線必須嚴格按照規定的接線順序進行，以確保每條電纜的正確連接。接線前，請仔細檢查編碼器和控制器的接線圖，以避免接線錯誤導致設備損壞。其次，在布線過程中，應注意關閉所有設備的電源，以避免電氣接觸造成損壞。最后，接線完成后，應進行啟動測試，以檢查編碼器的輸出信號是否與控制器的輸入信號匹配。如果出現問題，請及時檢查接線是否正確或更換設備。通過使用正確的接線方法，編碼器可以實現精確的角度檢測，并為機械控制系統提供有價值的數字信號輸入。
