實心軸編碼器不使用聯軸器連接會怎么樣？

做電工的都知道實心軸編碼器通常都是通過聯軸器連接與旋轉部件連接的。如果軸徑與驅動軸之間不想使用聯軸器的話，則旋轉即(驅動)軸不能傳送到旋轉編碼器。

聯軸器在編碼器的安裝連接中主要有兩個作用。

1、連接編碼器與驅動軸，且軸徑可以進行各種適配，這種應用比較廣泛。

2、緩解安裝編碼器產生的時同軸度的偏差，使軸上的載荷到旋轉編碼器之間的傳導得到緩解。

編碼器聯軸器的分類

一、鋁合金編碼器聯軸器

1、采用鋁合金材質制造，具有低慣性，體積小巧；

2、高柔性的彈性聯軸器，可在較大程度上吸收安裝偏差；

3、固定方式方法分夾緊式以及頂絲式兩種；

4、公制或英制尺寸均可提供；

5、開槽方式有平行線和螺紋線兩種。

拉繩位移傳感器又稱拉繩傳感器、拉繩傳感器、拉繩電子尺、拉繩編碼器。拉繩位移傳感器是直線位移傳感器在結構上的精巧構成，充分結合了角度傳感器和直線位移傳感器的優點，成為一款安裝尺寸小、結構緊湊、測量行程大、精度高的傳感器，行程從幾百毫米至十幾米不等。拉繩位移傳感器的信號輸出方式分為數字信號輸出和模擬信號輸出， 數字輸出型可以選擇增量旋轉編碼器、值編碼器等，輸出信號為方波ABZ信號或格雷碼信號，行程可以做到10000毫米，線性精度0.01%，分辨力根據配置不同可以達到0.001毫米/脈沖。

二、不銹鋼編碼器聯軸器

1、采用不銹鋼材質，可以承愛更大的傳動扭矩；

2、剛性更高，無傳動滯后性；

3、固定方式方法分夾緊式以及頂絲式兩種；

4、公制或英制尺寸均可提供；

5、開槽方式有平行線和螺紋線兩種。

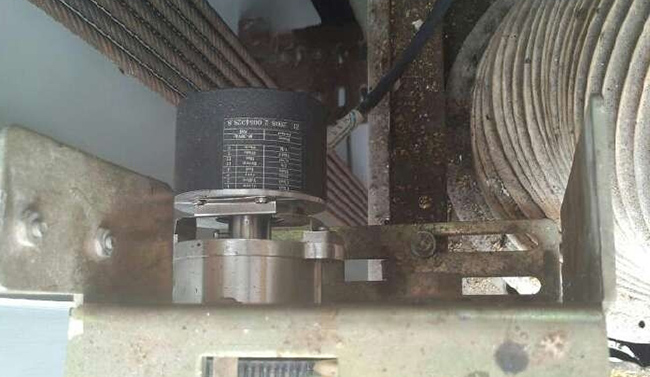

編碼器安裝安裝于減速齒輪后，如卷揚鋼絲繩卷筒的軸端或節減速齒輪軸端，此方法已無齒輪來回程間隙，測量較直接，精度較高，此方法一般測量長距離定位，例如各種提升設備，送料小車定位等。

三、聚氨基甲酸酯編碼器聯軸器

1、采用聚氨酯材質，轉動慣極低；

2、柔性高；

3、具有良好電氣絕緣性能；

4、公制或英制尺寸均可提供。

四、波紋管編碼器聯軸器

1、超柔性的編碼器聯軸器；

2、體積小巧，轉動慣量極低；

3、零間隙、耐腐蝕性強

4、高扭矩剛性、靈敏度和傳遞大的扭矩

5、不銹鋼波紋管結構容許偏心、偏角和軸向偏差

6、順時針與逆時針回轉特性相同

7、壽命長、終身免維護

8、軸套材質：鋁合金

9、固定方式方法：頂絲固定
