編碼器接線原理及其具體步驟。

編碼器用作速度控制或位置控制中的檢測部件。編碼器可以根據信號原理進行分類，包括增量編碼器和絕對編碼器。

編碼器接線原理

編碼器是一種旋轉測量設備，它將測量的角位移直接轉換為數字信號（高速脈沖信號）。因此，旋轉編碼器的輸出脈沖信號可以直接輸入PLC，PLC的高速計數器可以對其脈沖信號進行計數，以獲得測量結果。不同型號的編碼器具有不同的輸出脈沖相位。一些編碼器從A、B和Z發出三相脈沖，而另一些編碼器只有來自A和B的兩相脈沖，最簡單的編碼器只有相位A。

輸出兩相脈沖的編碼器與FX系列PLC之間的連接。編碼器有4根電線，其中兩根是脈沖輸出線，1根COM連接線和1根電源線。編碼器的電源可以是外部電源，也可以直接使用PLC的DC24V電源。電源的“-”端應連接到編碼器的COM端，“+”端應與編碼器的電源端相連。編碼器的COM端連接到PLC的輸入COM端，A和B雙相脈沖輸出線直接連接到PLC輸入端。連接時，請注意PLC輸入的響應時間。一些編碼器也有屏蔽線，使用時需要接地。

編碼器接線步驟

1、設置地址，使接線端口朝下并握住編碼器。左邊的表盤是十位數字，右邊的表盤是一位數字。

2、調整端子：如果只連接線路，則此編碼器為端子，兩個端子均設置為ON；當輸入線和輸出線都連接時，兩個控制器都設置為位置1。

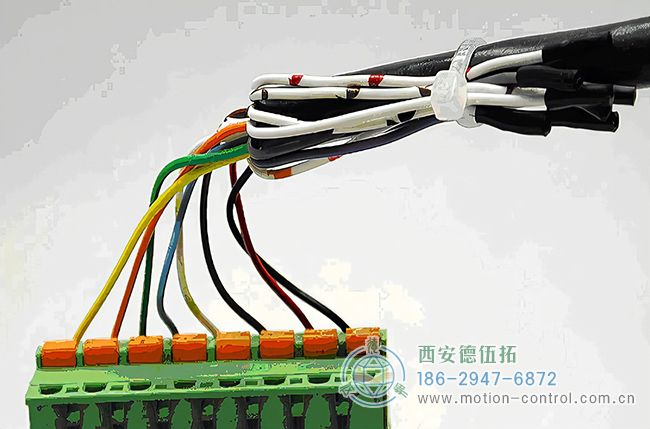

3、接線：

1） 將接線端子的附件依次放置在DP線上

2） 將DP線的外層橡膠層剝離約10cm

3） 多次打開內部金屬屏蔽層并將其扭曲成一股

4） 剝?nèi)ル娋€內部的白色保護層，將屏蔽層連接到標有橢圓的螺釘上，然后連接網線，A連接到綠色電線，B連接到紅色電線。
