怎么用光電編碼器測量角度？

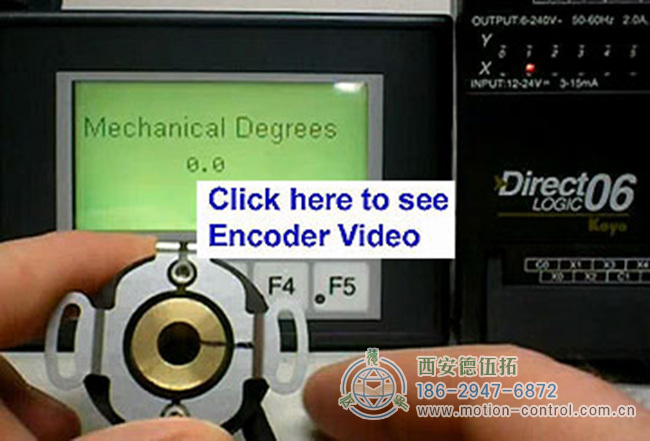

我把一個200厘米的QR145到 DL06PLC 展示如何從直線計數轉換為機械學位。這類轉換可能有助于應用光電編碼器去測量角度。



為了計算一個度的測量，我們把360除以線數，以得到每個脈沖的度數。

(360度/每圈200個脈沖)=1.8度/每圈。

我們所設置的高速計數器將自動地在編碼器逆時針旋轉的任何時候?qū)⒁粋€加到它的運行總數中，而從運行總數中減去一個，只要光電編碼器是順時針旋轉的。

這個值被加載到PLC的蓄電池中，乘以1.8(K18)來轉換為度。這個數字然后輸出到一個地址(V2500)，我們可以顯示在屏幕上。

當索引脈沖發生時，我們重置計數器，讓它知道我們回到了零。

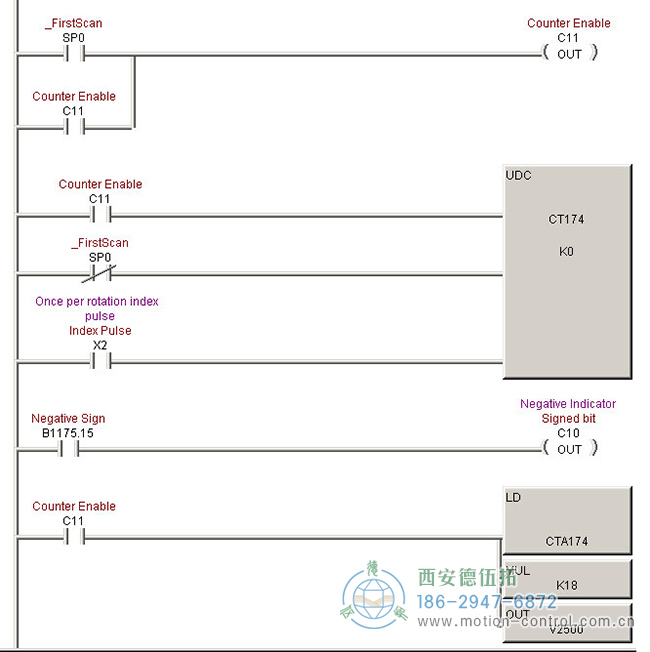

下面是關于脈沖到度轉換的PLC代碼。



值得注意的是，PLC的設置是為了在關閉電源時保留計數值，但如果光電編碼器在此期間旋轉，計數不會改變，而功率值將不同于編碼器的實際世界位置。

最好的做法是輪流增量編碼器光電編碼器打開電源，直到看到一個指數脈沖并開始從那里開始計數。這就是所謂的"自導"技術。

在默認情況下角形PLC內的計數模式可以跟蹤負數，因此我們可以根據零后的旋轉方向積累負度值。雖然這看起來有點讓人迷惑，但這實際上只是你的參考點的問題。-90度是正270度的精確點。如果我們想轉換到我們在正度范圍內的位置，你可以修改PLC代碼來增加360的測量值，任何時候它是負的。
