如何區分編碼器上連接線顏色的功能?

編輯:小伍    發布時間:2023-10-10 10:02:48

摘要:如果編碼器需要更換和安裝,如果設備需要在工廠維修,它可能不是同一品牌的,所以電線的顏色和功能肯定不同。如果遇到這種情況,不僅可以根據電線的顏色進行布線。未使用的端子必須正確包裝,以避免在接觸AC或+24V時損壞編碼器。
如何區分編碼器上連接線顏色的功能?

許多編碼器沒有解釋如何連接每根線覽的功能,所以西安德伍拓自動化作為一家進口編碼器代理商在這里向大家解釋一下每根線的基本功能及其接線方法。

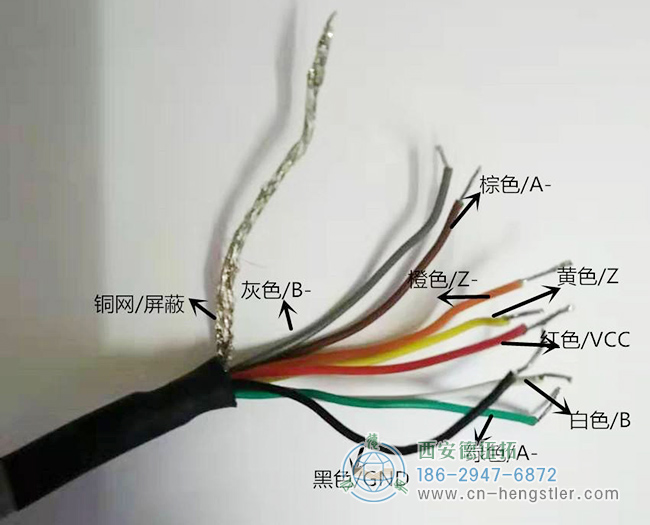

如何區分編碼器上連接線顏色的功能?

1)BROWN(棕色):它連接到電源(可以連接到5-24V DC),通常連接到24V電源。

2)BLue(藍色):0V(負極連接到24V電源)。

3)shied(銀色):它是一根網狀金屬線、地線,安裝在設備上時可以連接也可以不連接。

4)BLacR(黑色):相位脈沖(連接到PLC)。

5)Whit(白色):B相脈沖。

6)OYuhge(橙色):Z相脈沖。

編碼器的PLC脈沖計數:

1) 由于編碼器中被測電機的速度很高,每轉有數百或數千個脈沖。如果使用通用計數器對高速脈沖進行計數,則計算無法跟上速度。因此,PLC中有專門測量高速脈沖的計數器,常用的有C235、C236、C237、C238、C239、C240和C241。

2) 一般計數器只能計數生產設備的產品和工件(計數處理的工件數量),因?yàn)楣ぜ囊苿?dòng)速度不那么快。

此外,連接編碼器時需要特別注意:

1) 檢查編碼器不同顏色導線的功能。如果您不清楚,請檢查接線。

2) 如果編碼器需要更換和安裝,如果設備需要在工廠維修,它可能不是同一品牌的,所以電線的顏色和功能肯定不同。如果遇到這種情況,不僅可以根據電線的顏色進行布線。未使用的端子必須正確包裝,以避免在接觸AC或+24V時損壞編碼器。

了解更多編碼器接線相關知識,敬請關注西安德伍拓自動化傳動系統有限公司網站。公司技術團隊為您免費提供編碼器的選型、安裝、調試、保養等技術指導服務,盡量避免企業因?yàn)榫幋a器技術人員的短缺帶來的損失,采取拉線上+拉線下服務的服務形式,幫助企業解決技術難題。
