實心軸編碼器和空心軸編碼器在結構特性上有什么區別？

實心軸編碼器和空心軸編碼器是兩種常見的編碼器，它們的結構特性有一些明顯的差異。實心軸編碼器和空心軸編碼器在結構特性上具體有什么區別呢？以下是詳細介紹：

1、實心軸編碼器的結構特點

實心軸編碼器是一種直接安裝在軸上的旋轉編碼器，通常通過軸承系統安裝在機械設備的旋轉軸上。主要功能包括：

安裝在軸上：實心軸編碼器直接安裝在旋轉軸上，由軸承支撐和固定，以確保旋轉編碼器與旋轉軸同步旋轉。

依靠軸承系統：由于安裝在軸上，實心軸編碼器依靠軸承系統來保持穩定的旋轉和準確的位置測量。

應用范圍廣：適用于各種旋轉設備，如發動機、車輛轉向系統、機械傳動系統等，需要精確測量旋轉位置和速度。

結構相對簡單：波導結構相對簡單，易于安裝，通常由傳感器、脈沖發生器和電路組成。

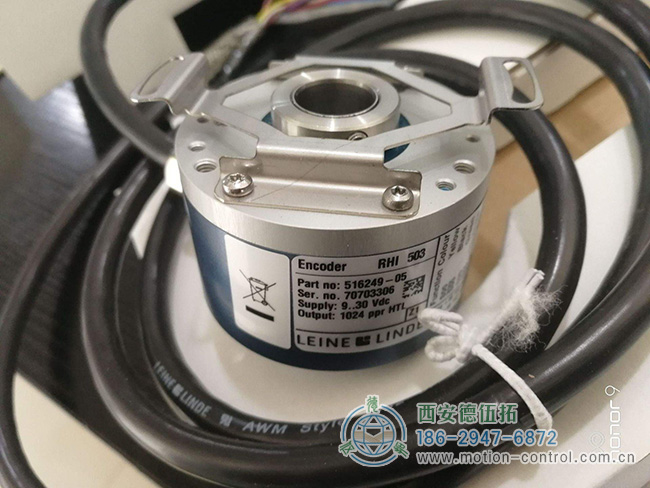

2、空心軸編碼器的結構特點

空心軸編碼器是一種不依賴軸承系統且不直接安裝在旋轉軸上的旋轉編碼器。主要功能包括：

無論軸安裝如何：空心軸編碼器不是直接安裝在旋轉軸上，而是通過安裝座或支架連接到設備上。

無需依賴外部軸承：與實心軸編碼器不同，空心軸編碼器不依賴外部軸承系統。它們具有自支撐結構或使用內置軸承。

廣泛適用：適用于各種類型的設備和系統，如機器人、電動工具、壓力設備等，無需儲存安裝位置。

結構相對復雜：空心軸編碼器可能需要更復雜的結構設計，以確保其獨立穩定地安裝在設備上。

空心軸編碼器直接安裝在旋轉軸上，基于外部軸承系統，主要用于需要精確位置和速度測量的設備?？招妮S編碼器不依賴外部軸承，可以獨立安裝，適用于更廣泛的應用，尤其是易于組裝和軸承安裝不利的設備。適當編碼器類型的選擇應基于特定的應用要求和特定的環境。
