聊一聊增量編碼器的ABZ通道。

增量編碼器是一種常見的旋轉測量設備，它通過輸出一系列脈沖信號來反映旋轉的角度和速度。在增量編碼器的輸出中，ABZ通道扮演著至關重要的角色。這三個通道不僅提供了豐富的旋轉信息，還使得編碼器能夠在各種應用場景中準確、可靠地工作。

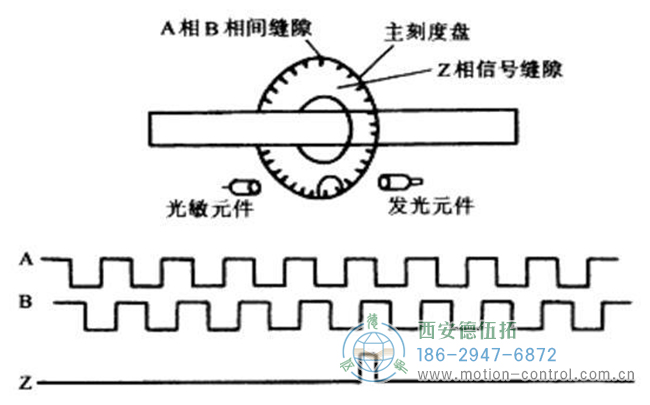

圖為增量編碼器的原理及ABZ通道的波形圖

首先，我們來了解一下ABZ通道的基本概念和原理。A通道和B通道是增量編碼器的兩個主要輸出通道，它們通常輸出相位差為90度的脈沖信號。當編碼器旋轉時，A通道和B通道的脈沖信號會依次產生，通過檢測這兩個通道的信號變化，可以判斷出旋轉的方向。而Z通道則是一個參考通道，它通常在編碼器旋轉一周時輸出一個脈沖信號，用于確定旋轉的起始點或進行位置校正。

ABZ通道在增量編碼器中的作用是多方面的。首先，它們提供了旋轉方向和速度的信息。通過比較A通道和B通道信號的先后順序，可以判斷出旋轉的方向；而通過測量兩個通道脈沖信號的頻率，可以計算出旋轉的速度。這些信息對于許多控制系統來說至關重要，它們是實現精確控制的基礎。

其次，Z通道的存在使得增量編碼器能夠具備更高的定位精度。在某些應用中，僅僅依靠A和B通道的信號可能無法確定旋轉的絕對位置，因為這兩個通道只能提供相對的位置變化信息。而Z通道的脈沖信號則提供了一個明確的參考點，使得編碼器能夠在每次旋轉開始時重新校準位置，從而實現絕對位置的測量。

此外，ABZ通道還具有一定的抗干擾能力。由于增量編碼器通常工作在復雜的工業環境中，可能會受到各種噪聲和干擾的影響。然而，通過合理的電路設計和信號處理算法，可以使得ABZ通道的輸出信號具有較強的穩定性和可靠性，即使在惡劣的環境下也能保持準確的測量結果。

在實際應用中，ABZ通道被廣泛用于各種需要精確測量旋轉角度和速度的場合。例如，在機床制造業中，增量編碼器可以用于測量主軸的旋轉角度和速度，實現精確的加工控制；在機器人控制系統中，增量編碼器可以實時監測機器人的關節角度和速度，確保機器人動作的準確性和穩定性。

總之，增量編碼器的ABZ通道是實現精確旋轉測量的關鍵組成部分。它們通過提供豐富的旋轉信息、高定位精度和抗干擾能力，使得增量編碼器在各種應用場景中都能發揮出色的性能。隨著技術的不斷進步和應用需求的增長，相信ABZ通道將在未來繼續發揮重要作用。
