詳解空心軸編碼器的安裝全過程

空心軸編碼器的安裝是一個精細且復雜的過程，需要遵循一系列步驟以確保安裝的精確性和穩定性。在安裝空心軸編碼器時，務必注意安裝位置的選擇、固定方式的選擇以及正確的接線方法。下面是具體的安裝步驟：

首先，選擇合適的安裝位置。通常，應將空心軸編碼器安裝在需要監測轉動情況的機器軸上。在安裝前，應仔細檢查安裝位置的軸的直徑和長度，確保其符合空心軸編碼器的安裝要求。

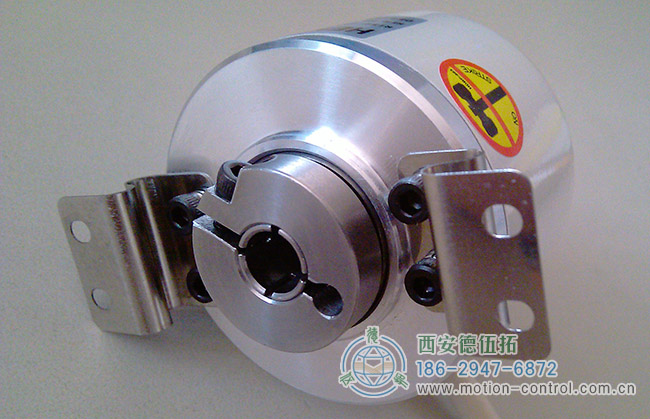

圖為亨士樂RI50-O系列空心軸增量編碼器實物照片

接下來，確定固定方式。根據軸的直徑大小，選擇適合的固定方法。對于直徑較小的軸，可以使用夾緊套件將編碼器穩固地夾在軸上；而對于直徑較大的軸，則可以選擇使用螺絲將編碼器牢固地固定在軸的端面上。

然后，進行直接安裝。將編碼器放置在軸上，確定好位置后，采用螺絲或夾緊等方式進行固定。隨后，調整編碼器的位置，確保安裝正確無誤。安裝完成后，務必進行測試以確保編碼器能夠正常工作。

另外，也可以選擇間接安裝。這通常是通過聯軸器或減速機來實現的。在安裝聯軸器時，需要將編碼器安裝在聯軸器的軸承孔內，并進行固定。而在安裝減速機時，首先需要將減速機安裝在機器上，然后再將編碼器安裝在減速機上，并選擇合適的聯軸器型號進行固定。

關于接線方法，空心軸編碼器通常配備有三根導線，分別用于電源連接、信號傳輸和接地。在接線時，必須確保編碼器和接收器的電氣參數相匹配，以保證信號傳輸?shù)臏?zhǔn)確性和可靠性。

此外，在安裝過程中，還需要注意一些重要事項。首先，確保所有部件清潔無塵，避免油污和雜物對編碼器運行造成影響。其次，在安裝過程中要輕拿輕放，避免對編碼器造成沖擊或振動。同時，務必按照制造商提供的安裝指南和說明進行操作，以確保安裝的準確性和可靠性。

最后，完成安裝后，需要進行必要的檢測。這包括檢查編碼器的輸出電壓、數據準確性等，以確保編碼器能夠正常工作。請注意，具體的安裝步驟可能因編碼器的型號、規格和制造商的不同而有所差異。因此，在實際安裝過程中，建議仔細閱讀編碼器制造商提供的安裝指南和說明，以確保正確無誤地完成安裝工作。
