編碼器的接線規范您了解過嗎？

編碼器接線規范是確保編碼器正確、穩定工作的關鍵步驟。旋轉編碼器作為一種將物理信號轉換為可用于通訊、傳輸和存儲的信號的設備，廣泛應用于速度控制或位置控制系統的檢測元件中。因此，嚴格遵守接線規范至關重要。

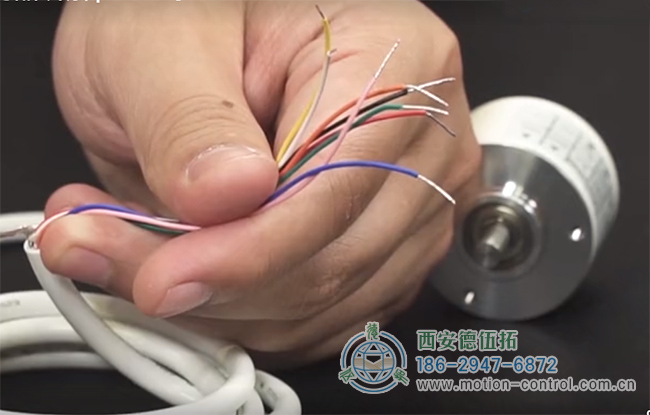

圖為亨士樂RI40-EO系列編碼器的接線與構造

首先，在接線前，必須仔細查看編碼器和控制器的接線圖，了解每根線的功能，以避免接錯線導致設備損壞。編碼器通常有脈沖輸出線、COM端線、電源線等，這些線都需要正確連接到控制器的相應端口。

其次，旋轉編碼器的電源接線也是需要注意的。如果編碼器沒有自帶電源，需要外接電源進行供電。電源的正負極必須正確連接到編碼器的相應端子上，同時，編碼器的電源連接線應與控制器的電源連接線分別連接到電源模塊上，以確保電源穩定且互不干擾。

在接線過程中，還應注意差分輸出和單端輸出的連接方式。差分輸出需要將A、A#和B、B#分別連接到控制器的兩個輸入通道，而單端輸出只需將A、B兩個信號連接到控制器的輸入通道即可。正確的連接方式能夠確保信號傳輸?shù)姆€(wěn)定性和準確性。

此外，為了提高抗干擾性，編碼器的屏蔽線也需要正確接地。接地能夠有效地減少電磁干擾，保證編碼器的正常工作。

最后，在接線完成后，應進行開機測試，檢查編碼器的輸出信號是否與控制器的輸入信號相符合。如果出現問題，應及時檢查接線是否正確或更換設備。

總之，編碼器接線規范是確保編碼器正常工作的基礎。在接線過程中，需要嚴格按照規定的步驟進行，確保每根線都正確連接，同時注意電源和信號的穩定性以及抗干擾性。只有這樣，才能確保編碼器的準確、可靠工作，為速度控制或位置控制系統的正常運行提供有力保障。
