編碼器ABZ三相是如何接PLC的？

在工業自動化領域，編碼器與PLC的協同工作是實現精準控制的核心。編碼器，作為一種精密的轉換裝置，能夠?qū)C械設備的運動狀態轉化為可識別的數字信號，從而讓我們能夠準確地了解和控制機械的運動。而PLC（可編程邏輯控制器），則是工業自動化系統中不可或缺的核心控制器，它負責接收各種傳感器和執行器的信號，并根據預設的邏輯程序進行實時控制。

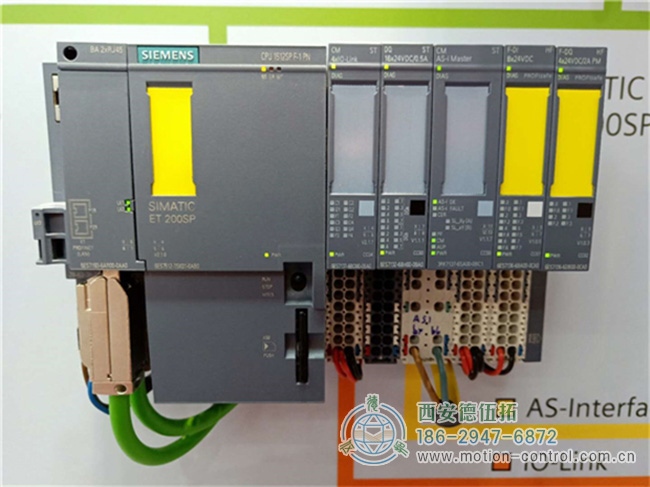

圖為西門子PLC模塊應用照片

要將編碼器與PLC連接起來，我們首先需要明確編碼器輸出的信號類型。在大多數情況下，編碼器會提供ABZ三相輸出信號。其中，A相和B相信號用于判斷旋轉方向和計算轉速，而Z相信號則用作參考點，幫助確定旋轉的絕對位置。

編碼器ABZ三相接口定義

在工業自動化系統中，編碼器作為關鍵的轉換設備，負責將機械運動轉化為數字信號，以便于PLC（可編程邏輯控制器）進行精確控制。編碼器通常具有ABZ三相接口，其中：

A、B信號線：用于檢測旋轉方向和角度大小。由于A、B兩相相差90度，通過比較A相和B相的相位關系，可以判斷編碼器的旋轉方向。
Z信號線：作為零位參考信號，用于確定旋轉的起始位置。

編碼器ABZ三相與PLC的連接步驟

信號線連接：將編碼器的A、B、Z三個信號線分別連接到PLC的輸入模塊中對應的端口上。確保信號線連接穩固，以避免信號丟失或干擾。
配置計數器模塊：在PLC程序中，設置一個計數器模塊，并將其與輸入模塊進行關聯。計數器模塊用于接收和處理編碼器輸出的信號。
設置參數：在計數器模塊中，設置好計數方向、初始值等參數。這些參數將影響PLC對編碼器信號的解讀和處理方式。
編寫邏輯控制語句：根據編碼器輸出的信號，在PLC程序中編寫相應的邏輯控制語句。這些語句將用于判斷旋轉方向、計算角度大小以及執行其他控制操作。

編碼器原理簡述

編碼器的基本功能與普通編碼器相似，但伺服編碼器通常與同步電機配合使用。同步電機在啟動時需要知道轉子的磁極位置，以便實現大力矩啟動。為了實現這一點，伺服編碼器除了A、B、Z信號外，還可能包含其他信號（如UVW等），用于檢測轉子的當前位置。這些額外的信號使得伺服編碼器在結構上稍顯復雜，但為實現高精度控制提供了必要的信息。

小結

在工業自動化領域中，編碼器與PLC之間的連接是實現精確控制的關鍵環節。通過正確連接編碼器ABZ三相接口與PLC輸入模塊，并合理配置計數器模塊和編寫邏輯控制語句，可以實現對機械運動的精確控制。這有助于提高生產效率、降低故障率并提升產品質量。
