磁性編碼器的應用及其優勢

磁性編碼器概述

磁性編碼器，也被稱為磁電式編碼器，是一種用于角度或位移測量的先進裝置。其核心工作原理是通過磁阻或霍爾元件來檢測磁性材料角度或位移的變化，進而轉化為相應的電阻或電壓變化。這些變化經過放大電路放大后，再由單片機處理輸出脈沖信號或模擬量信號，以實現精確的測量。

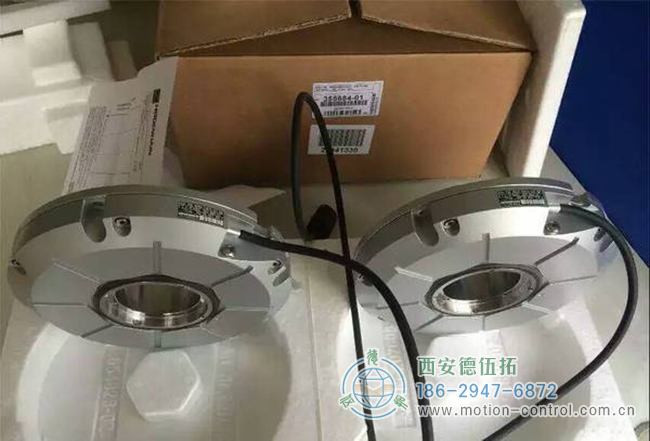

圖為海德漢磁式編碼器實物照片

磁性編碼器的工作原理

磁性編碼器主要由采樣檢測和放大輸出兩部分組成。采樣檢測通常采用橋式電路（半橋或全橋）來完成，而放大輸出則通過三極管、運放等器件實現。當磁性轉盤的旋轉引起內部磁場強度的變化時，磁阻傳感器能夠檢測到這些變化，并通過電路的信號處理將其轉化為可輸出的信號。

磁性編碼器技術的特點

與光電編碼器依賴光線識別位置不同，磁性編碼器使用磁場信號。這種基于磁場原理產生信號的方式使得磁性編碼器具有獨特的優勢：它不受灰塵、濕氣、高溫及振動的影響，因此在惡劣環境下表現出色。此外，磁性編碼器的分辨率取決于磁性轉盤的磁極數、磁阻傳感器的數量以及信號處理的方式。

磁性編碼器的應用領域

由于磁性編碼器具有抗振動、抗腐蝕、抗污染、抗干擾和寬溫度的特性，它適用于傳統光電編碼器無法適應的極端惡劣環境。這些環境通常要求編碼器具有寬的溫度特性，能夠抵御強烈的振動和沖擊，并具有很高的防護等級。

磁性編碼器廣泛應用于多個領域，包括冶金、造紙、木工機械、工業控制、機械制造、船舶、紡織、印刷、航空、航天、雷達、通訊和軍工等。其可靠的信號輸出電路和簡單的安裝方式也大大減小了停工周期的損失。

小結

磁性編碼器以其獨特的原理、優勢以及廣泛的應用領域，成為了現代工業中不可或缺的重要組件。在惡劣環境下，磁性編碼器能夠提供穩定可靠的位置和位移測量，為各種工業應用提供強有力的支持。
