編碼器如何計算長度和速度？

首先，我們有一個電機連接著主軸，主軸上帶有一個增量式旋轉編碼器。已知編碼器的線數為1600線，主軸的直徑為150mm，并且主軸是變速轉動的。

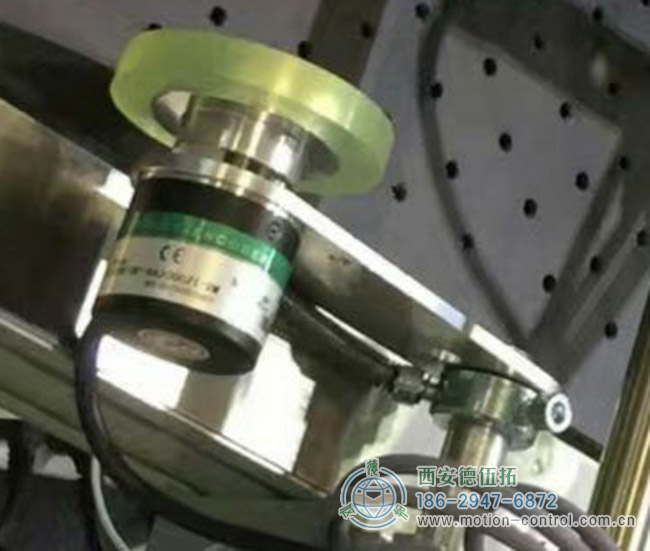

增量式光電旋轉編碼器計米輪同步器位置應用照片

接下來，我們將分別解答三個問題：

主軸的當前時刻轉速是多少？
要計算主軸的當前時刻轉速，我們需要知道單位時間內編碼器輸出的脈沖數。假設單位時間為1秒，編碼器輸出的脈沖數為X。那么，主軸的轉速V（以mm/s為單位）可以通過以下公式計算：

V= X×0.294375/1

其中，0.294375mm是編碼器一個脈沖對應的長度，計算方法為：

一個脈沖對應的長度= π×主軸直徑/編碼器線數 = 3.14×150/1600

因此，如果1秒內編碼器輸出了X個脈沖，那么主軸的轉速就是X個脈沖對應的長度之和。

編碼器一個脈沖所對應的長度是多少？
編碼器一個脈沖對應的長度已經通過上面的公式計算得出，即0.294375mm。

當長度為2000mm時，編碼器輸出多少個脈沖？
要計算長度為2000mm時編碼器輸出的脈沖數，我們可以使用以下公式：

脈沖數= 2000/一個脈沖對應的長度= 2000/0.294375

這個計算會得到一個非整數結果，但編碼器只能輸出整數個脈沖。因此，我們需要對結果進行四舍五入或向下取整來得到實際的脈沖數。

另一種解法（更簡潔地表述）：

主軸的當前時刻轉速
假設1秒內編碼器輸出的脈沖數為N，則主軸的轉速V（以mm/s為單位）為：

V=0.294×N
其中，0.294是一個脈沖對應的長度（單位：mm）。

編碼器一個脈沖所對應的長度
直接給出結果：0.294mm。

當長度為2000mm時，編碼器輸出多少個脈沖？

脈沖數= 2000×1600/471

其中，471是π乘以直徑（150mm）的結果，再四舍五入到最接近的整數。

一般計算（直接除以一個脈沖對應的長度）：

脈沖數= 0.294/2000

同樣，結果需要四舍五入或向下取整到最接近的整數。
