編碼器與伺服電機及步進電機動力線的走線與扎線方法。

在工業自動化系統中，伺服電機和步進電機扮演著非常重要的角色。它們通過動力線和旋轉編碼器線與控制系統緊密相連，幫助我們精確控制位置和速度。但是，在組裝它們時，如何正確地走線和扎線，以保證電機的穩定運行，是一個需要關注的問題。

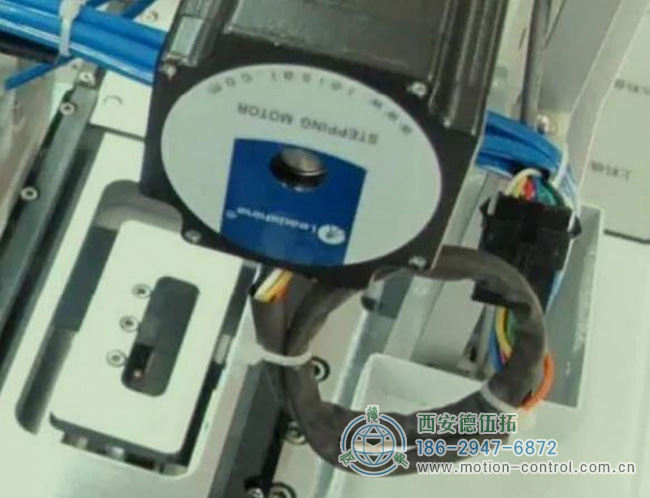

編碼器接線使用線夾、線槽等，將線纜固定在合適的位置

首先，我們要知道動力線和編碼器線都很重要。動力線負責傳輸電機的動力，而編碼器線則負責告訴控制系統電機當前的位置。所以，在走線和扎線時，我們要特別小心。

對于動力線，我們要防止它因為振動或拉伸而受損。因此，在走線時，我們要避免過度彎曲和拉伸，還要用線夾或線槽等工具將它固定好。在扎線時，我們可以使用扎帶或尼龍繩等工具將線纜捆扎在一起，但要注意不要扎得太緊，以免損壞線纜。同時，動力線和旋轉編碼器線要分開扎，避免動力線產生的磁場干擾到編碼器線。

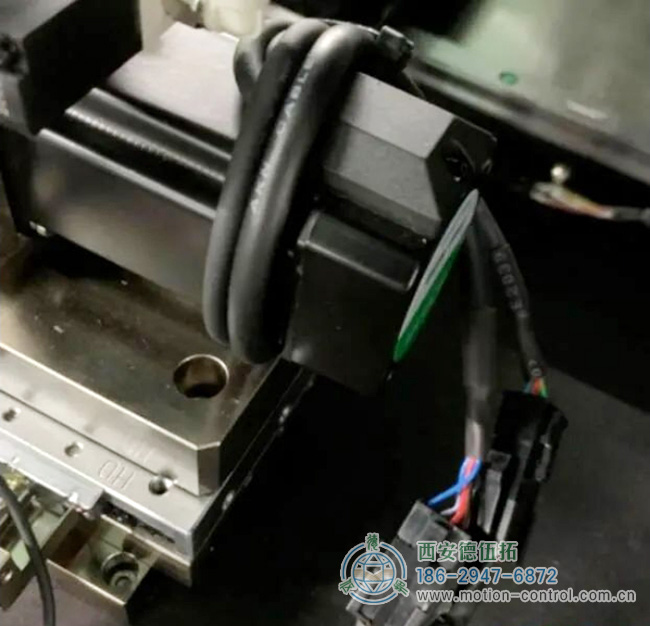

編碼器扎線避免編碼器線與動力線、電源線等強電線路靠近或交叉，以減少電磁干擾

編碼器線則更為敏感，因為它傳輸?shù)氖俏⑷醯男盘枴Ｋ?，在走線時，我們要盡量避免它與動力線、電源線等強電線路靠得太近或交叉，以減少電磁干擾。在扎線時，也要單獨扎好編碼器線，與其他線纜保持一定距離。

下面，我們來看看幾種常見的走線和扎線方式：

沿著走線方向，用扎帶或尼龍繩輕輕捆扎固定。這種方法簡單，但一定要確保線纜固定牢固，不會振動或拉伸。

在伺服電機側機身上繞一圈，然后用扎帶捆扎。這樣可以讓線纜更穩定，但繞圈時要注意不要過緊，以免損壞線纜。

繞一圈后，用扎帶將動力線和編碼器線一起捆扎。但這樣做可能會讓編碼器線受到干擾，所以最好分開扎。

將線纜纏繞在伺服電機機身上，然后扎緊。但這樣做可能會影響電機的散熱，還可能會讓編碼器線受到電磁干擾，所以不推薦使用。

總的來說，伺服電機和步進電機的動力線和編碼器線在走線和扎線時，都需要我們細心操作。只有遵循正確的原則和規范，才能確保電機的穩定運行。在實際操作中，我們要根據具體情況選擇合適的走線和扎線方式，并注意避免電磁干擾和線纜損壞的問題。
