如何利用旋轉編碼器測量直線位移

旋轉編碼器作為一種集成了光、機、電技術的速度位移傳感器，其工作原理是基于旋轉運動產生光信號變化，進而轉換為脈沖或代碼信號。然而，許多用戶好奇如何利用旋轉編碼器來測量直線位移，盡管它本質上是設計用于旋轉測量的。以下是幾種實現旋轉編碼器測量直線位移的方法：

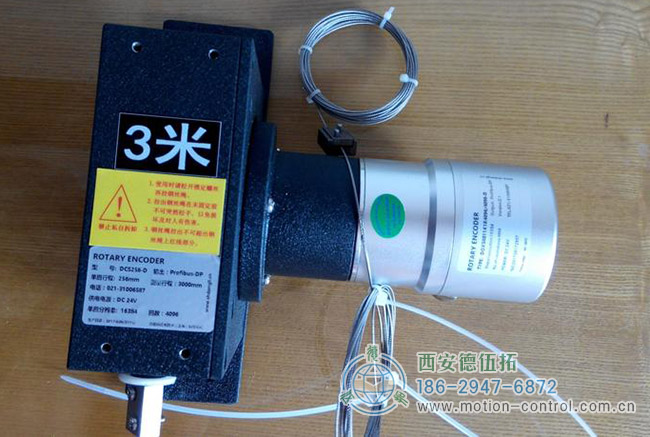

圖為旋轉編碼器配合拉線位移傳感器測直線位移的照片

1. 直接聯軸法
使用“彈性聯軸器”將旋轉編碼器與驅動直線位移的動力裝置（如絲杠、氣缸等）的主軸直接相連。這樣，直線運動通過主軸轉化為旋轉運動，旋轉編碼器即可測量此旋轉量，從而間接獲得直線位移信息。

2. 齒輪傳動法
安裝一個小型齒輪箱（包括直齒、傘齒或蝸輪蝸桿等類型），將動力裝置的直線運動轉換為齒輪的旋轉運動。旋轉編碼器與齒輪箱的輸出軸相連，測量齒輪的旋轉量，以此推算直線位移。

3. 齒條與齒輪配合法
在直線運動的路徑上安裝直齒條，通過與之嚙合的齒輪將直線運動轉換為旋轉運動。旋轉編碼器安裝于齒輪軸上，記錄齒輪的旋轉圈數和角度，從而計算出直線位移。

4. 鏈條傳動法
利用傳動鏈條和鏈輪，將動力裝置的直線運動通過鏈條傳遞至鏈輪，鏈輪的旋轉運動由旋轉編碼器測量。根據鏈輪的齒數和鏈條的節距，可以計算出直線位移。

5. 同步帶傳動法
類似于鏈條傳動，但使用同步帶和同步帶輪。同步帶在直線方向上的移動會帶動同步帶輪旋轉，旋轉編碼器測量帶輪的旋轉量，進而推算出直線位移。

6. 磁性滾輪法
在直線位移的平整鋼鐵材料表面附近安裝磁性滾輪，滾輪隨直線運動而滾動。滾輪內部裝有旋轉編碼器，通過檢測滾輪上的磁性變化來測量直線位移，需確保滾輪與材料表面無滑差。

7. 可回縮鋼絲總成法
使用類似“鋼皮尺”的可回縮鋼絲總成，鋼絲的一端固定，另一端隨直線運動而伸縮。在鋼絲的卷軸或相關部件上安裝旋轉編碼器，通過測量鋼絲的卷繞或釋放量來推算直線位移。數據處理時需考慮鋼絲疊層卷繞帶來的誤差。

8. 帶力矩電機的可回縮鋼絲總成法
在第七種方法的基礎上，增加一個小型力矩電機來控制鋼絲的收放，確保鋼絲在測量過程中的穩定性和準確性。旋轉編碼器依舊安裝在鋼絲的卷軸或相關部件上，用于測量直線位移。

這些方法各有優缺點，選擇時需根據具體應用場景、精度要求、成本等因素綜合考慮。
