分體式編碼器的工作原理與應用

分體式編碼器作為一種先進的測量裝置，廣泛應用于監測旋轉或線性位移。其核心組件包括編碼器頭和編碼器盤，兩者協同工作，實現對運動狀態的精確捕捉與轉換。

分體式編碼器的組成

編碼器頭：集成了光電傳感器和信號處理電路。光電傳感器負責感知編碼器盤上的細微變化，而信號處理電路則負責將這些變化轉化為可處理的電信號。
編碼器盤：攜帶有特定的編碼結構，如光柵或脈沖序列，這些結構隨著被測物體的運動而移動或旋轉。

分體式編碼器的工作原理詳解

光電掃描：當被測物體發生運動時，編碼器盤隨之旋轉或平移。編碼器頭中的光電傳感器緊密追蹤這些變化，通過光學手段檢測編碼盤上的編碼結構。每當光柵或脈沖通過傳感器時，就會觸發一系列光電效應。
信號轉換：光電傳感器捕捉到的光信號隨即被轉換為電信號。這些電信號反映了編碼盤上編碼結構的變化情況，是后續處理的基礎。
信號處理：信號處理電路接收來自光電傳感器的電信號，并進行一系列復雜操作，包括放大、濾波和數字化等。這些步驟旨在提高信號的信噪比，確保輸出信號的準確性和穩定性。
信號輸出：經過精心處理的信號最終以數字脈沖信號或模擬信號的形式輸出。這些信號可以直接用于測量被測物體的角度、速度或位置，為控制系統提供關鍵數據。

分體式編碼器的特點與優勢

高精度：得益于先進的光電傳感技術和精密的信號處理算法，分體式編碼器能夠?qū)崿F(xiàn)極高的測量精度。
高分辨率：編碼盤上的細微編碼結構使得編碼器能夠捕捉到極小的運動變化，提供高分辨率的測量結果。
強抗干擾能力：通過優化電路設計和采用抗干擾技術，分體式編碼器能夠在復雜工業環境中穩定運行，減少外界干擾對測量結果的影響。

分體式編碼器的應用領域

分體式編碼器因其卓越的性能而廣泛應用于工業自動化控制系統和精密測量領域。無論是機械設備的位置控制、速度監測還是角度測量，分體式編碼器都能提供可靠且精確的數據支持。

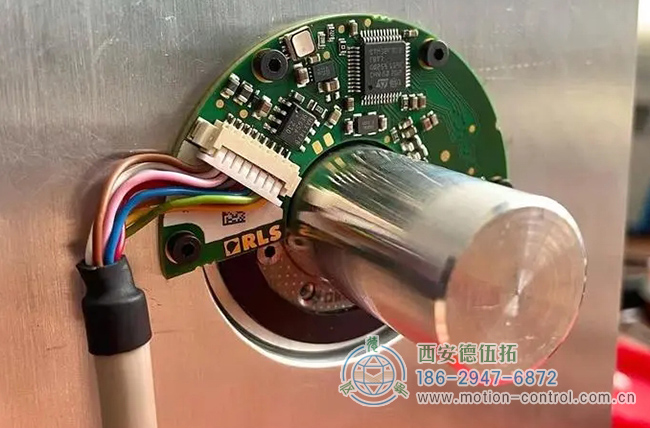

圖為分體式編碼器的實際安裝應用照片

綜上所述，分體式編碼器通過光電傳感器對編碼器盤上的編碼結構進行精準掃描和信號轉換，結合先進的信號處理技術，實現了對旋轉或線性位移的高精度測量。其高精度、高分辨率和強抗干擾能力的特點使其在工業自動化和精密測量領域占據重要地位。

了解更多編碼器相關知識，敬請關注西安德伍拓自動化傳動系統有限公司網站。公司技術團隊為您免費提供編碼器的選型、安裝、調試、保養等技術指導服務，盡量避免企業因?yàn)榫幋a器技術人員的短缺帶來的損失，采取拉線上+拉線下服務的服務形式，幫助企業解決技術難題。
