解析絕對式編碼器的多圈位數：定義、意義與應用

絕對式編碼器的多圈位數，這一術語直接關聯到編碼器的核心性能指標——總分辨率與測量范圍。簡而言之，它是指編碼器能夠測量的總?cè)?shù)與每圈內的分辨率位數相乘的結果。這一參數不僅反映了編碼器的精細度，還決定了其適用的測量場景。

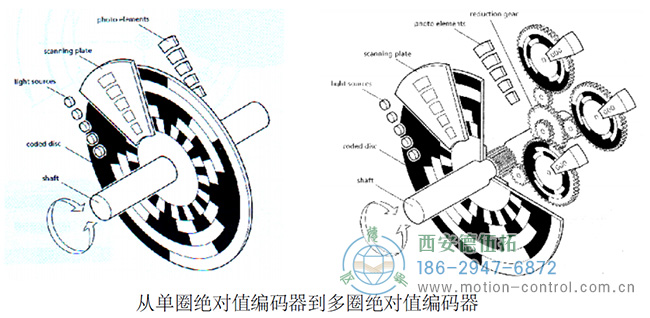

圖為單圈和多圈絕對式編碼器的原理示意圖

編碼器多圈的定義與計算

多圈位數由兩部分組成：一是絕對式編碼器的測量圈數，即編碼器能夠記錄并區分的完整旋轉次數；二是單圈分辨率，即在一圈旋轉內，編碼器能夠識別的最小位置變化量，通常以位數表示。將這兩者相乘，即可得到編碼器的總多圈位數，也就是其總的分辨率。例如，若一個編碼器單圈分辨率為4096位，且能測量4096圈，則其總多圈位數高達16,777,216位，展現出極高的測量精度和廣闊的應用潛力。

絕對式編碼器的性能與應用

在絕對式編碼器的背景下，多圈位數的重要性尤為突出。絕對值編碼器能夠直接輸出當前位置信息，無需額外的參考點或累積計算，因此其多圈位數直接決定了編碼器能夠測量的最大旋轉角度或距離。對于需要大范圍、高精度旋轉測量的應用，如機器人關節、機床主軸等，選擇具有高多圈位數的編碼器至關重要，以確保測量的準確性和可靠性。

絕對式編碼器的位數意義

對于一體式伺服編碼器而言，其位數同樣代表了分辨率的高低。位數越多，意味著編碼器能夠區分的位置或運動變化越細微，從而提供更精確的位置或角度反饋。這對于需要高精度位置控制的伺服系統至關重要，有助于提升系統的整體性能和穩定性。

選擇多圈編碼器時的考量

在選擇編碼器時，除了多圈位數這一關鍵參數外，還需綜合考慮其他因素，如供電電壓、接口類型、抗干擾能力等。這些因素將直接影響編碼器的兼容性和信號傳輸質量。因此，在選型過程中，應根據實際應用需求和環境條件進行綜合考慮，確保所選編碼器能夠滿足系統要求，實現穩定可靠的位置測量與控制。
