增量編碼器的接線方法就是這么簡單！

增量編碼器是個神奇的小裝置，它能把機械軸轉動的角度變成數字信號，這樣機器就能“看懂”并作出反應了。它里面主要有光電檢測器和編碼盤兩個部件。接線對增量編碼器來說非常重要，接錯了它可能就不工作了。

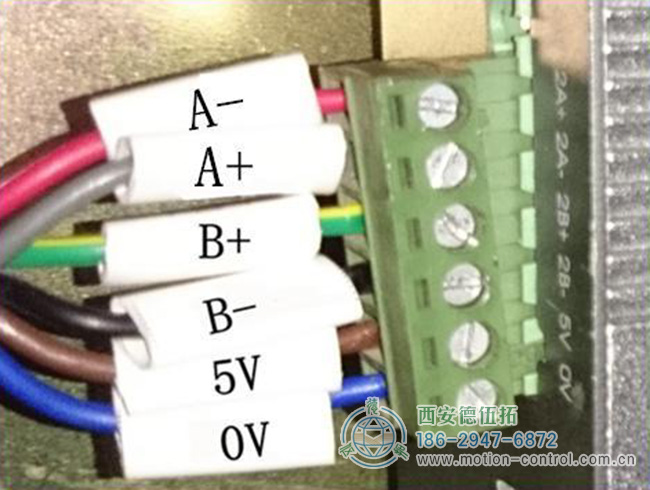

圖為增量編碼器接線顏色對照?qǐng)D

首先，增量編碼器接線之前，要知道它輸出的電壓是多少，信號是什么樣的。這就像你知道電器的電壓才能插上合適的插座一樣。

接下來，看編碼器的線怎么接到控制器上。編碼器通常有A、B兩個信號線，它們有兩種接法：差分輸出和單端輸出。差分輸出要接四根線（A、A-、B、B-），每對信號線都要接到控制器的兩個不同通道上。而單端輸出就簡單些，只接A、B兩根線到控制器的輸入通道。

如果增量編碼器沒有自己的電源，那還得給它外接電源。電源線和控制器的電源線要分別接到電源模塊上，別接錯了。

增量編碼器接線時，記得幾個要點：

一定要按照說明書上的順序來接，別亂了套。
接之前，把電源都關了，安全第一。
接好后，開機試試，看看編碼器發的信號控制器能不能收到，有問題就檢查接線或換設備。

舉個例子，如果你有個7根線的增量編碼器，但現在只想用5根線，怎么辦？
首先，弄清楚這7根線都是干嘛的，比如紅色是電源，黑色是地線，A、B是信號線，Z是零位信號，U、V可能是其他功能。
然后，決定哪5根線是你需要的。比如，你可能只需要A、B信號線和電源、地線。
最后，用連接器或焊接的方式，把選好的線接到新的5根線上，確保接得牢靠。
這樣，增量編碼器就能在新的接線方式下正常工作了。

了解更多旋轉編碼器相關知識，敬請關注西安德伍拓自動化傳動系統有限公司網站。公司技術團隊為您免費提供編碼器的選型、安裝、調試、保養等技術指導服務，盡量避免企業因?yàn)榫幋a器技術人員的短缺帶來的損失，采取拉線上+拉線下服務的服務形式，幫助企業解決技術難題。
