增量式編碼器信號傳輸原理解析

增量式編碼器，這一精密的傳感器設備，以其獨特的工作原理和廣泛的應用領域，在自動化控制領域中占據著舉足輕重的地位。其核心特點在于，通過旋轉運動產生信號，并對每一個脈沖進行增量計算，從而得名增量型編碼器。

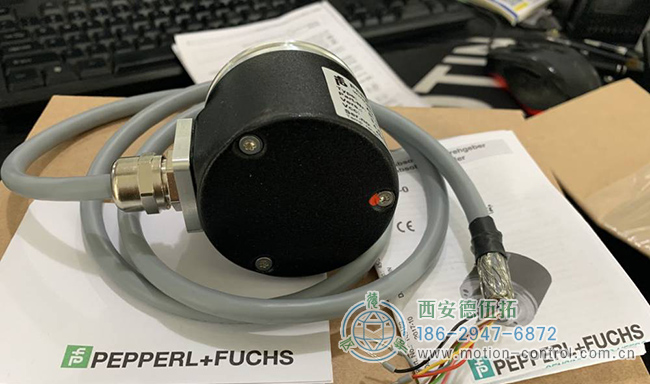

圖為倍加福增量編碼器照片

增量式旋轉編碼器的工作原理相當精妙。它能夠?qū)⒃O(shè)備運動時的位移信息精準地轉化為連續的脈沖信號，而脈沖的個數則直接反映了位移量的大小。值得注意的是，這種編碼器僅在設備處于運動狀態時才會輸出信號，這一特性使得其能夠高效地捕捉動態信息。

在信號輸出方面，增量式編碼器通常采用雙通道設計，即通道A和通道B。這兩組信號之間存在90°的相位差，這一設計巧妙地實現了對設備運動方向的判斷。當設備正向旋轉時，通道A的脈沖信號會先于通道B產生；反之，當設備反向旋轉時，通道B的脈沖信號則會先于通道A。通過同時采集這兩組信號，控制系統能夠準確無誤地判斷設備的運動方向。

除了通道A和通道B外，許多增量式編碼器還配備了額外的通道Z，用于輸出特定的參考位置信號。這一信號在傳感器旋轉一圈時才會輸出一個脈沖，通常被用于系統的校準或初始化。通過設置參考位置，控制系統能夠在每次啟動或復位時，從已知的位置開始計算，從而確保運動的準確性和穩定性。

然而，增量式編碼器也有其局限性。它只能輸出設備的位置變化和運動方向，而無法直接輸出設備的絕對位置。這一特點使得增量式編碼器在某些需要絕對位置信息的場合下可能無法直接使用。但即便如此，其高精度、低成本和易于安裝的特點仍然使其在自動化控制領域中具有廣泛的應用前景。

增量式編碼器以其獨特的工作原理和廣泛的應用領域，成為了自動化控制系統中不可或缺的一部分。隨著技術的不斷進步和應用需求的日益多樣化，增量式編碼器將繼續發揮其重要作用，為自動化控制領域的發展貢獻力量。
