旋轉編碼器是如何監測打樁機自由落體位置的？

特殊地下結構中的重型機器需要精確可靠的部件來可靠地執行各種功能。對于打樁機而言，絕對式旋轉編碼器只是安全解決方案的一部分。它們安裝在三個絞車上，以檢測連接到它們的各種部件的位置。

專門的土木工程公司確保足球場、公路橋、購物中心或風力渦輪機等重型建筑的地基承載能力。因此，該公司生產自己的打樁機，用于生產地基樁。建筑物上的荷載通過基礎樁轉移到更深的層。我們有自己的機械生產設施，這樣我們就可以開發、設計、組裝、調試，然后使用適合我們的設備。尤其是對于打樁機來說，內部生產是最好的選擇：直到20世紀60年代，打樁機仍然可以在比利時購買。之后，德國公司開始生產自己的機器，如切樁機，并在2000年開始生產Atlas機器。

打樁錘和樁基

打樁機的使用如圖1所示：

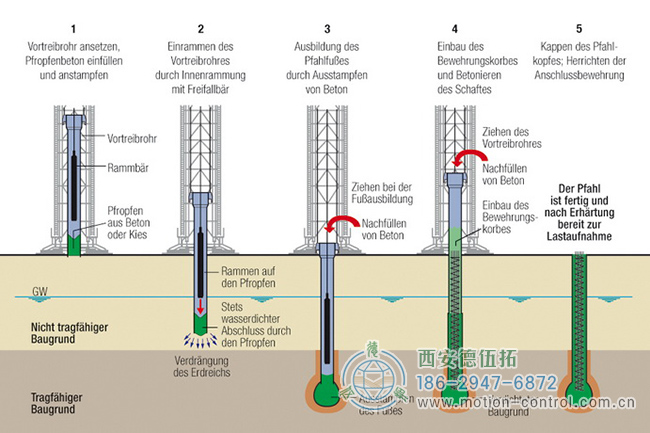

圖1：通過堆疊工藝制作基礎樁。

打樁機頂部安裝了四臺絞車，包括三臺用于位置監測的編碼器。在前面的區域是所謂的水龍頭，它是一個帶有鋼樁打入器或打入管的框架，其頂部和底部是敞開的?；炷梁退槭惶畛涞酱驑豆埽?）中，樁錘是一個巨大的鋼塊，它以最小的沖擊力壓縮塞（2）。打樁錘是一種自由落體系統。當塞子在沖擊力的作用下牢固地楔入管道時，下降高度增加，打樁管被送到支撐建筑基礎的最終深度。然后使用樁錘壓縮塞子（3）。這就形成了所謂的樁基，它的作用就像一個木楔。樁基形成后，安裝鋼筋籠，并將塑性混凝土（4）填充成直的基礎樁?；炷劣不⒏采w樁頭（5）后，基礎樁即可承受荷載。

監控四臺絞車

在打樁過程中，這四臺絞車有不同的任務：一臺絞車用于拉動驅動管，第二臺絞車用于驅動樁錘，第三臺絞車固定有用于填充混凝土和礫石的鏟斗，最后還有一臺輔助絞車用于提升鋼籠。四臺絞車中的三臺由旋轉編碼器監控，以便實時了解打樁管、輔助起重機和電鏟的位置。輔助繩索是一種安全結構，可確保在吊鉤拉過滾筒之前，導樁器關閉。這意味著編碼器有一個末端位置點，并且絞盤不得旋轉超過該點。管道絞車是設備中最敏感的區域；盡管打樁管受到的沖擊力非常大，但仍有必要密切關注其位置。

旋轉編碼器集成到自動控制器中，該控制器連續查詢位置以控制繩索的引導。

帶安全等級的旋轉編碼器

對我們來說，最重要的是位置檢測的準確性和作為旋轉編碼器安全功能的冗余度。作為一個多圈編碼器，它可以絕對值編碼器的分辨率多達4096圈的絞車。此外，我們將傳輸比與之積分，以便我們可以接收大量信號，從而可以連續檢測位置。由于單個部件故障對這些重型設備的應用造成嚴重后果，PLd編碼器的安全功能至關重要。它由兩個獨立的傳感器電路組成，實現完全冗余，以確保安全運行。此外，它是一個絕對數字編碼器，即使在停電的情況下也可以準確檢測其位置，而不需要基準操作。在這種情況下，通過CANopen安全接口集成到控制器中。絕對式編碼器的應用程序同樣重要。最后，在壓實樁基時，一個240噸的樁錘被拉到了管道上，而一個6.5噸的樁槌掉進了管道中。這就是整臺機器墜毀的地方！編碼器必須能夠承受這種負載。旋轉編碼器的磁性測量原理也有助于實現這一點，它非常適合在惡劣環境中使用。



圖2 a）和b）：作為一種具有冗余位置檢測的絕對數字編碼器，為苛刻的測量任務而開發的，尤其是在移動機器中。

用于貧瘠土壤和重載的基樁

如果土壤質量差，建筑物特別重，則有必要壓實地基樁。我們的樁基系統的優點是它是一個完全擠壓的樁基系統，所以我們不必挖掘任何土壤和處理任何事情。在壓實樁基的幫助下，我們可以處理任何地面。如果不能將其打得很深，我們可以簡單地將樁基壓縮得更大一點，使建筑具有必要的穩定性。

如果是風力渦輪機，則另一個參數有效：風力渦輪機的高度。為了牢固地錨定在地面上，需要一個傾斜的樁，也可以用打樁機將其打入地面，再加上自由落體的重量。24-36根樁錨定在周圍地面上；兩個樁向外傾斜，一個樁向內傾斜。樁交替布置，因?yàn)樗鼈儽仨毘惺苋Q于風向的張力和壓力。

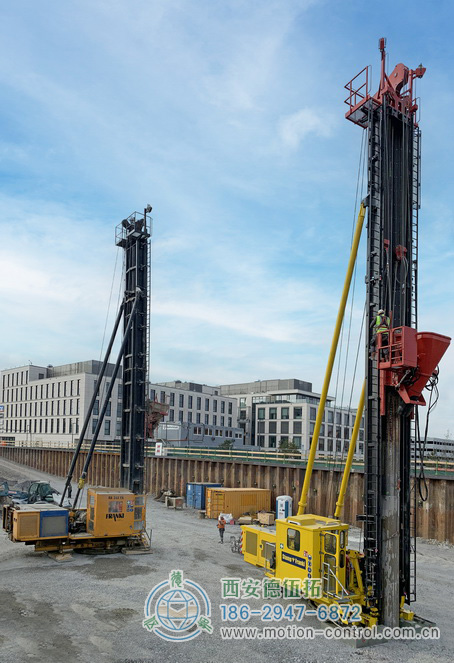

打樁機在起作用：一個巨大的自由落體打樁錘進入打樁管，將混凝土和礫石壓實成穩定的地基。旋轉編碼器主要監測絞車的位置。

移動機器模塊化系統

編碼器在應用安全性、準確性和穩健性方面滿足了我的期望。WV58MR是PURE.MOBILE傳感器模塊組件的一部分，該組件專為移動機械和商用車的高要求而開發。此徽標中的所有傳感器都具有以下特性：

可以提供性能級別為d（PLd）的單通道或安全版本

防護等級高達IP6K9K

?擴展溫度范圍：-40至+85°C（可選：+105°C）

極高的抗沖擊和振動性能

可擴展和可配置的功能，如傾斜、DIP開關、帶選項卡的數字I/O

只要這不影響編碼器的穩健性，這些特性對于我們未來在土木工程中的特殊應用也是不可或缺的。因此，傳感器專家通過他們的測量解決方案為移動設備找到了合適的答案。

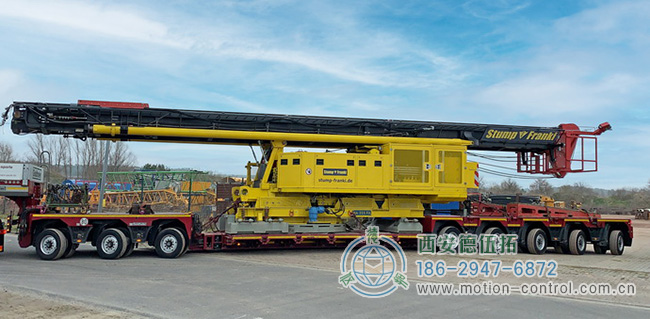

圖4：導樁器可以靈活使用，并使用專用運輸車輛運輸?shù)较鄳?yīng)的施工現場。
