光電編碼器：原理、特點及應用概述

什么是光電編碼器？

光電編碼器，作為一種高效且精確的位置檢測裝置，其核心功能在于檢測透過碼盤的光脈沖信號，并將其精準地轉換為數字信號輸出。與磁性編碼器相比，光電編碼器在提升精度和分辨率方面具有顯著優勢，因此更適用于對精度要求嚴苛的各類應用場合，尤其是在強磁場環境中。

光電編碼器的結構組成

深入探討光電編碼器的結構，我們可以發現它由幾個關鍵組件構成：發光元件、光敏元件以及刻有規則透光和不透光線條的碼盤。當電機轉軸上的碼盤旋轉時，發光元件發出的光會穿過碼盤，形成透光與不透光的光脈沖。光敏元件則負責捕捉這些光脈沖，并將其轉換為數字信號輸出。

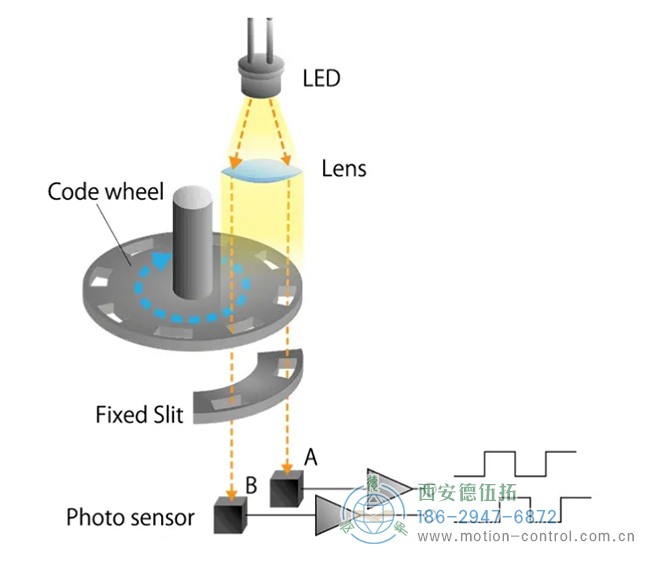

光電編碼器示意圖

發光元件（LED）
發光元件在光電編碼器中扮演著至關重要的角色，通常采用紅外LED作為光源。為了抑制光的擴散或滿足特定的高性能需求，有時會選擇使用有色LED或激光二極管。

透鏡
而為了確保光的平行傳播，會使用凸透鏡對LED發出的無方向性漫射光進行聚焦。

碼盤
碼盤作為光電編碼器的核心部件，其材質和設計對編碼器的性能有著直接影響。金屬碼盤因其對振動、溫度和濕度的強大抗性，常用于工業領域；而菲林碼盤則因其低廉的成本和適用于大規模生產的特性，被廣泛應用于消費產品。玻璃碼盤則因其高精度和高分辨率的特性，在要求嚴苛的應用場合中占據一席之地。

光敏元件
光敏元件是光電編碼器的另一個關鍵組成部分，通常由硅、鍺或磷化銦鎵等半導體材料制成。它們負責接收通過碼盤傳輸?shù)耐腹馀c遮光信號，并將其轉換為電信號。

光電編碼器的工作原理

從結構的角度來看，光電編碼器主要可以分為兩種類型。一種是“透射型”光電編碼器，其工作原理在于將碼盤置于發光元件和光敏元件之間，使得發光元件發出的光能夠透過碼盤的光柵，進而被光敏元件所檢測。另一種是“反射型”光電編碼器，其特點在于發光元件和光敏元件位于同一平面上，它們通過碼盤的反射來獲取光源信號。

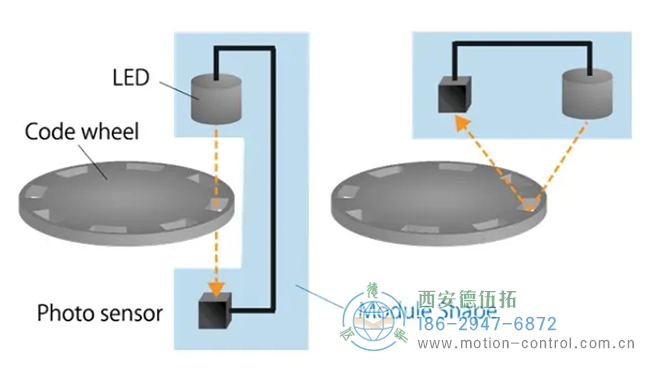

光電編碼器示意圖，透射式(左)和反射式(右)

透射式光電編碼器
透射式光電編碼器的工作原理相對直接，光敏元件主要負責檢測發光元件發出的光是否能夠順利透過碼盤的光柵。這種設計方式的優勢在于，它能夠較容易地提升信號的精度，同時光路的設計也更為簡單，便于開發和應用。

反射型光電編碼器
而反射型光電編碼器則是通過檢測發光元件發出的光是否被碼盤反射來實現工作的。這種類型的光電編碼器具有易于小型化的優點，同時由于其可以通過堆疊的方式進行制造，因此也能極大地簡化組裝工序，提高生產效率。

按輸出信號分類
此外，光電編碼器還可以根據輸出信號的不同進行分類。其中，增量式光電編碼器主要輸出旋轉碼盤的角度變化量或移動量，適用于需要連續追蹤位置變化的場合。而絕對式光電編碼器則直接輸出旋轉碼盤的絕對角度，無需進行額外的計算或轉換，因此在需要快速獲取準確位置信息的場合中表現尤為出色。

無論是透射式還是反射式，無論是增量式還是絕對式，光電編碼器都以其獨特的原理和結構，為我們提供了高精度、高可靠性的位置檢測解決方案。

如何實現光電編碼器的高分辨率與高精度？

光電編碼器的分辨率直接取決于碼盤上狹縫的數量。為了達到更高的分辨率，我們需要增加碼盤上的狹縫數量。然而，與此同時，考慮到編碼器的小型化需求，每個狹縫的面積又必須得到適當?shù)目刂啤?br />
因此，這對組件的組裝精度提出了極高的要求。在某些方面，這種精度甚至達到了物理極限，意味著任何微小的偏差都可能影響到編碼器的性能。

為了突破這一限制，我們采用了插值技術來進一步提高分辨率。具體而言，我們將A相和B相的輸出信號從脈沖方波轉換為正余弦的模擬量信號。隨后，通過細分器，我們可以從這些模擬信號中分離出更多的方波或數字位置信息。這種方法被稱為電子細分，它極大地提升了編碼器的分辨率。

不僅如此，我們還需要優化光學編碼器的各個組件，包括發光元件、碼盤和光敏元件。通過減少模擬信號（特別是正余弦信號）的變形量，我們能夠進一步提高編碼器的精度。

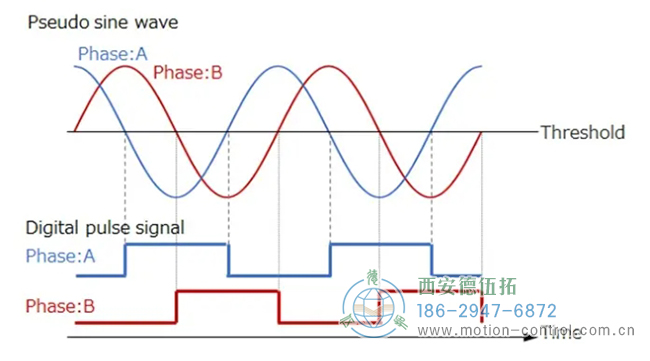

正余弦信號(上)，脈沖信號(下)

光電編碼器的優點及應用

光電編碼器憑借其獨特的原理，通過檢測光是否通過光柵碼盤來工作。這種設計使得我們只需在光柵的形狀上進行精細的調整，就能顯著提升編碼器的精度與分辨率。
由于光電編碼器具備高精度和高分辨率的特點，它自然成為對精度要求極高的伺服控制系統和空心軸式電機的理想選擇。在這些應用場景中，光電編碼器能夠準確捕捉位置信息，為系統的穩定運行提供有力保障。
此外，光電編碼器還具備一項重要優勢，那就是它不受周圍磁場的影響。這使得光電編碼器在強磁場的應用場合中能夠穩定工作，為各種設備提供精確的位置檢測。

小結
光電編碼器是一種能夠檢測透過碼盤的光脈沖信號，并將其轉換為數字信號輸出的高精度位置檢測裝置。與磁性編碼器相比，光電編碼器在提升精度和分辨率方面更具優勢，尤其適用于強磁場的應用場合。而反射式光電編碼器則憑借其易于小型化和簡化組裝過程的特性，為各種應用場景提供了更多的選擇。
