不同類型編碼器的接線方法。

不同類型編碼器的接線方法因其特性而異，以下是西安德伍拓自動化技術人員為大家整理的針對不同類型旋轉編碼器的接線方法介紹：

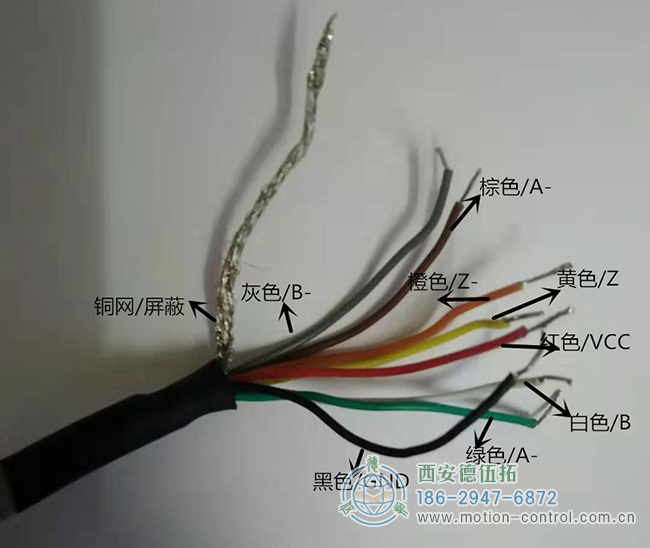

圖為編碼器各種顏色的線纜所代表的意義

1、絕對值型編碼器：這種編碼器通常具備兩個輸出引腳。其中一個引腳用于提供基準電壓，它應當與PLC的專用輸入端口連接。而另一個引腳則用于單位增益輸出，它通常連接到變頻器或其他控制設備的輸入端。

2、增量型編碼器：增量型編碼器通常配備四個輸出引腳。其中一個用于基準電壓輸出，與PLC的相應輸入端口相連。另一個用于單位增益輸出，其余三個引腳則用于輸出測量信號。這些測量信號和單位增益輸出均需正確接入變頻器或其他控制設備的輸入端。

3、線驅動編碼器：線驅動編碼器的接線方式與增量型編碼器類似，也是四個輸出引腳。其中基準電壓輸出連接到PLC的輸入端，單位增益輸出和測量信號輸出則分別接入相應的控制設備輸入端。

在接線過程中，除了考慮編碼器的類型，還需特別注意所使用PLC的型號。不同PLC的高速端口設計各不相同，可能是內置模塊或外接模塊，這直接決定了接線方式的不同。例如，對于內置高速端口的PLC，通常A相連接到X0端口，B相連接到X1端口，而Z相（周脈沖相）則可以根據需要選擇是否接入，如果需要，它可以接入PLC的任何輸入端口。

此外，務必確保編碼器與PLC或控制設備之間的連接線路正常，避免任何潛在的連接問題導致編碼器無法正常工作。因此，在實際操作中，除了遵循上述接線方法，還應根據具體的PLC型號和控制需求進行靈活調整。
